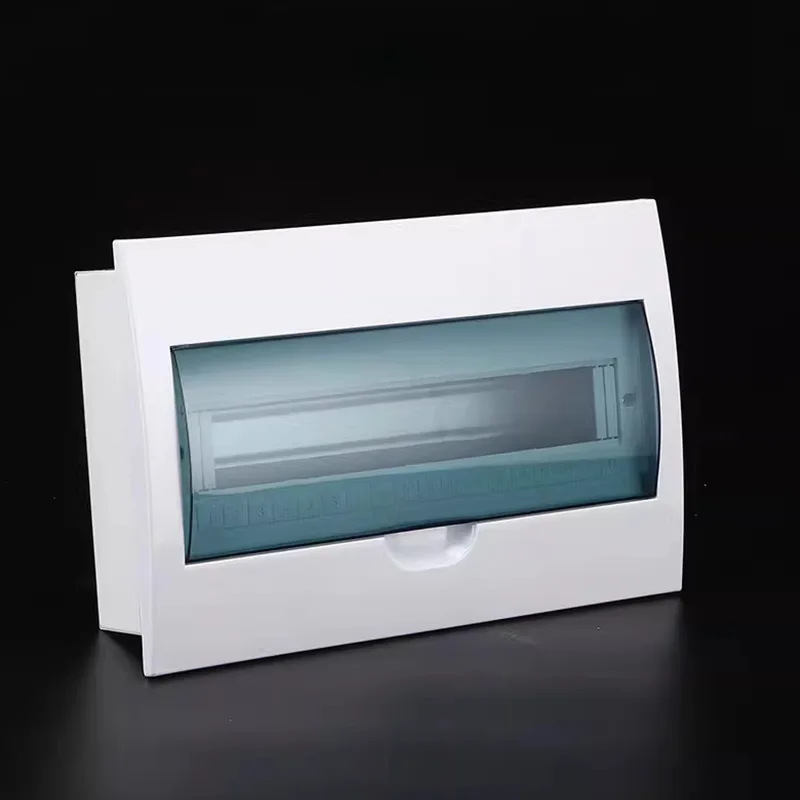

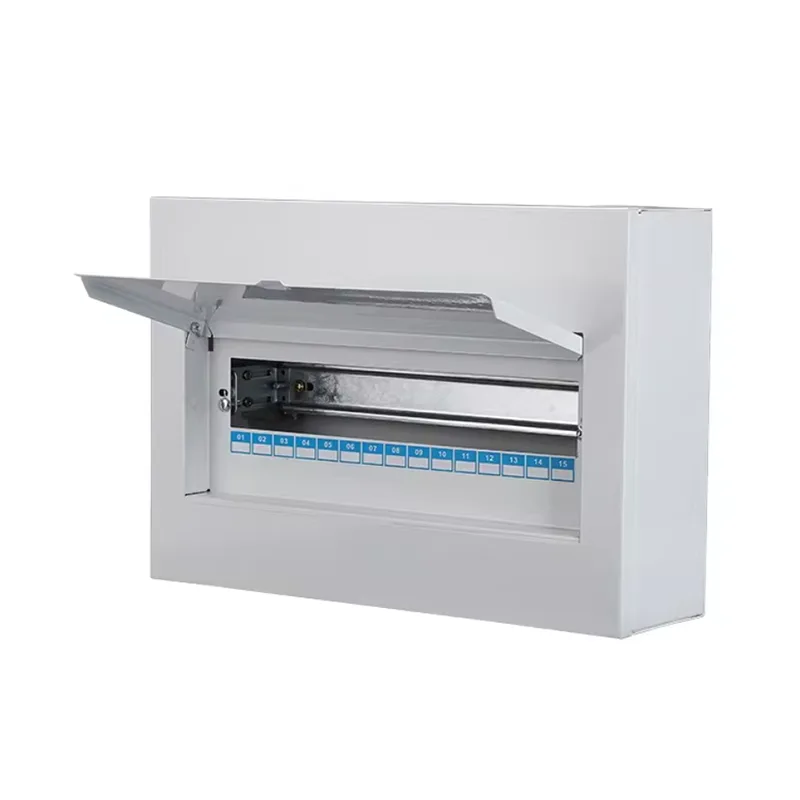

Yığcam Çox Dövrəli Paylayıcı Qutunun Mühafizəsi

Shangming, fabrikdən birbaşa satış təklif edən və fərdi həllər və hərtərəfli satış sonrası xidmət göstərən kompakt çox dövrəli paylayıcı qutuların peşəkar istehsalçısıdır. Bu məhsul yığcam ölçü və yüksək sıxlıqlı daxili dövrə planına malik məhdud quraşdırma sahəsi olan mühitlər üçün uyğundur, məhdud ərazilərdə təhlükəsiz çoxdövrəli enerji paylanmasına imkan verir və çoxsaylı xarici tək dövrəli qutulara ehtiyacı aradan qaldırır.

Əsas üstünlüklər

Layihəniz üçün miniatürləşdirilmiş, modul və ağıllı enerji paylanması istəyirsinizsə, yığcam çox dövrəli paylama qutuları ənənəvi tək dövrəli qutulardan və ya böyük paylayıcı şkaflardan daha uyğundur.

1. Yerə qənaət

Yığcam paylayıcı qutular incə dizayna malikdir, standart dərinliyi cəmi 70-100 mm, yüngül arakəsmələrə, mebelin arxa panellərinə, avadanlıq korpuslarına və ya dar elektrik şaftlarına asanlıqla daxil edilir və minimal yer tutur.

Qapalı məkanlarda 8-24 miniatür elektron açarı birləşdirən yüksək dövrə sıxlığı çoxsaylı tək dövrəli qutuların paylanması ilə müqayisədə quraşdırma sahəsinin 60%-dən çoxunu qənaət edir.

Lazım gələrsə, biz paralel genişlənməni dəstəkləyən konfiqurasiyaları fərdiləşdirə bilərik ki, bu da üfüqi birləşmələrin daha böyük tutumlu paylama vahidləri yaratmasına imkan verir.

2. Təhlükəsizlik

Shangming-in paylama qutusu qapaqları yüksək keyfiyyətli metaldan hazırlanmışdır, sinklənmiş polad və ya 304 paslanmayan polad üçün seçimləri ilə yanğının yayılmasını effektiv şəkildə söndürür.

Hər bir dövrə, nasazlığın dəqiq izolyasiyasını təmin edən müstəqil həddindən artıq yüklənmə və qısaqapanmadan qorunma ilə təchiz edilmişdir.

Geniş IP Qoruma Reytinqi Əhatə dairəsi:

Daxili istifadə: IP20–IP40, barmaqların təmasından və bərk yad obyektlərdən qoruyur.

Xarici və ya Rütubətli Mühit İstifadəsi: IP54 metal korpus, toz və sıçramaya davamlı, vanna otağı, eyvan, açıq hava avadanlıq qutuları və s.

3. Asan Quraşdırma və Baxım

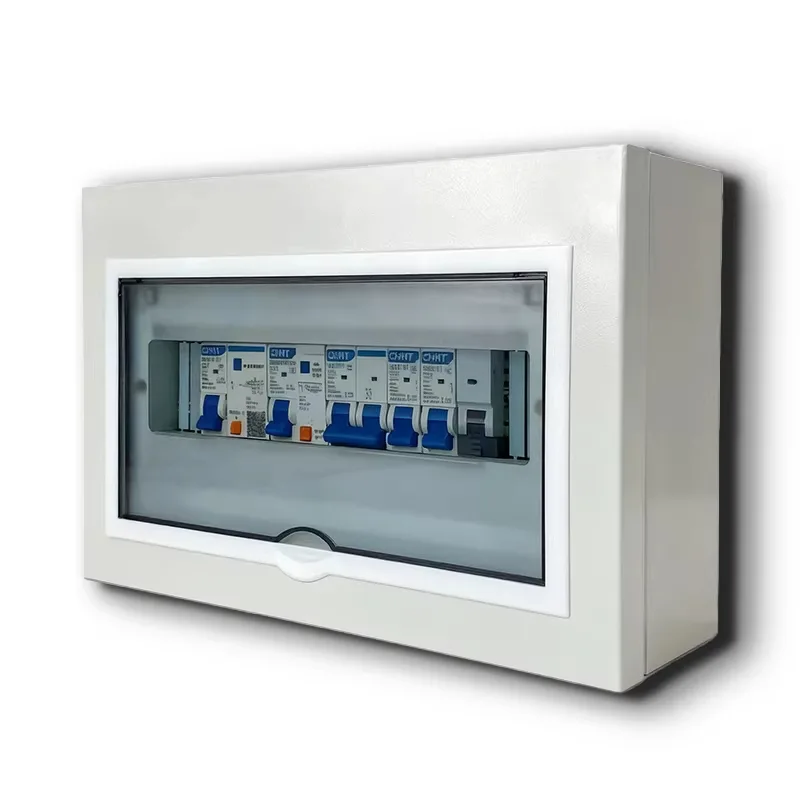

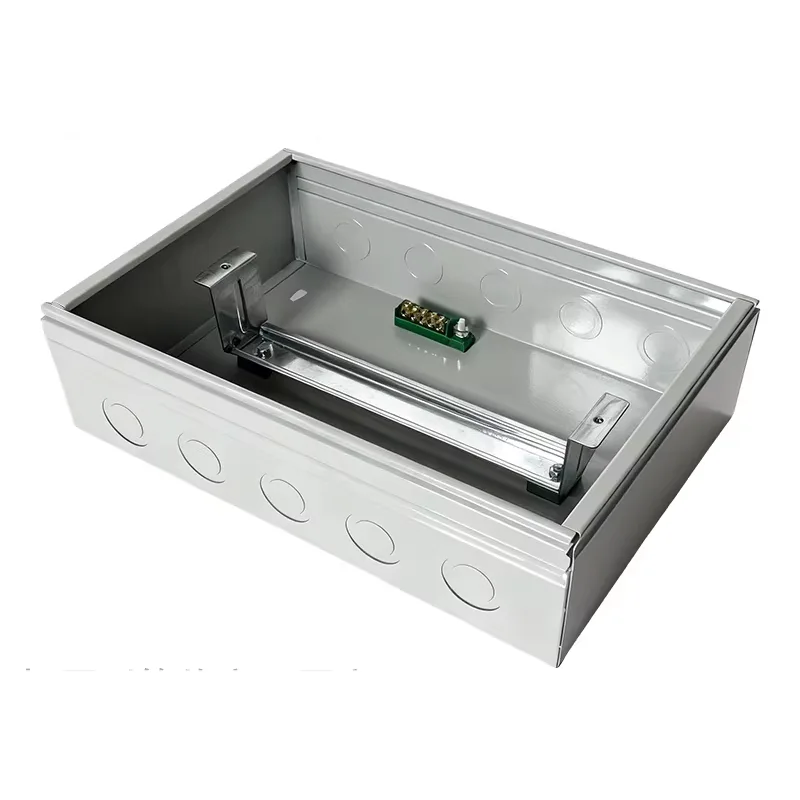

Yığcam Çox Dövrəli Paylama Qutusu Mühafizəsi standartlaşdırılmış DIN relsləri ilə əvvəlcədən quraşdırılmışdır. Biz qazma və ya vintlərə ehtiyacı aradan qaldıraraq birbaşa montaj üçün əsas markalı elektrik açarlarından (Schneider Electric, ABB və s.) istifadə edirik.

Müxtəlif naqil yollarını yerləşdirməklə çox istiqamətli kabel girişi və çıxışı üçün yuxarı, aşağı və arxa hissədə Φ20/25 mm nokaut dəlikləri nəzərdə tutulub.

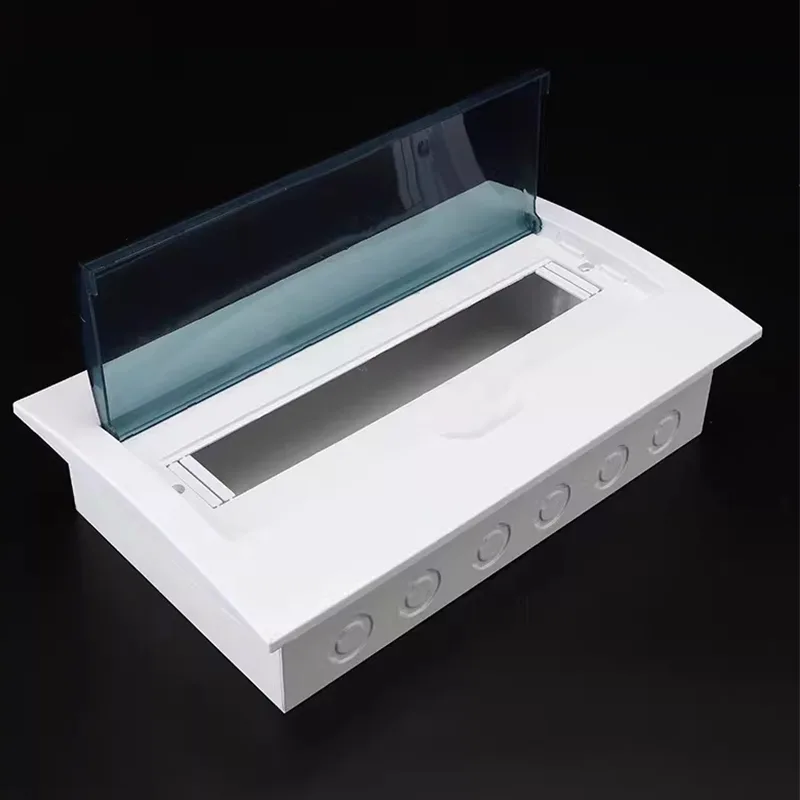

Qapı bir əllə açılmağa imkan verən yapışqan və ya menteşəli dizayndan istifadə edir. Qapının və ya panelin daxili tərəfində çap və ya əlyazma annotasiyaları dəstəkləyən dövrə etiketləmə sahələri verilir.

4. Tam Fərdiləşdirmə Mövcuddur

Mövcud materiallar: Dəmir, sinklənmiş təbəqə, 201 paslanmayan polad, 304 paslanmayan polad.

Qeyri-standart Ölçü Dəstəyi: Biz xüsusi avadanlıq açılışlarına və ya binanın divar qalınlığına uyğun eni, hündürlüyü və dərinliyinin tam fərdiləşdirilməsini təklif edirik.

Funksional modullar: gərginlik qoruyucuları, smart sayğaclar, uzaqdan idarəetmə modulları, USB rozetkaları və s. ilə əvvəlcədən quraşdırıla bilər.

Görünüşün fərdiləşdirilməsi: Yüksək səviyyəli daxili dizayn üslublarına inteqrasiya edərək, RAL rəngli çiləmə, fırçalanmış paslanmayan poladdan üzlük və loqo silkscreen çapını dəstəkləyir.

Tələb olunan dövrə sayını necə təyin etmək olar?

Seçim zamanı bu sualla qarşılaşa bilərsiniz. Shangming ilkin qiymətləndirmə üçün üç addımlı bir üsul təqdim edir.

1. Sxemləri funksional sahəyə görə ayırın

Bu ən əsas statistik üsuldur. Standart müasir konfiqurasiya adətən yüksək güclü cihazları ümumi elektrik dövrələrindən ayırmağı tövsiyə edir:

● İşıqlandırma Dövrləri: Evin bütün ərazisində qaranlığa səbəb olan qısa qapanmanın qarşısını almaq üçün ərazi tərəfindən idarə olunan ən azı 1-2 dövrə tövsiyə olunur.

● Ümumi çıxışlar: Otaqların sayına görə, adətən hər 3-5 otaq üçün bir dövrə ayırın.

● Xüsusi Yüksək Güclü Dövrələr: Bu çox vacibdir. Gücü ≥1,5 kVt olan kondisionerlər, su qızdırıcıları, sobalar, qabyuyan maşınlar, quruducular və s. hər biri müstəqil dövrəni tutmalıdır.

● Mətbəx və Vanna otağı: Rütubətli mühit və konsentrasiyalı cihazlara görə ayrıca qalıq cərəyan dövrəsinin (RCD) quraşdırılması tövsiyə olunur.

2. Modulun enini hesablayın

Tutumu ölçmək üçün "Way" və ya "Module" istifadə edirik.

1 Modul = 18 mm (yəni, bir qütblü elektrik açarının MCB eni).

RCCB/RCBO: Tipik olaraq 2 modul tutur, yəni 36 mm.

Əsas keçid: Tipik olaraq 2-4 modul tutur.

Hesablama Düsturu: Ümumi Tələb olunan Modullar = (Tək Qütblü Açarların Sayı x 1) + (İki Qütblü/Qalıq Cərəyan Açarlarının Sayı x 2) + (Əsas Keçid x 2/4)

3. 20% rezervasiya prinsipi

Heç vaxt paylama qutusunu tamamilə doldurmayın; gələcək genişlənmə üçün yer buraxmaq sənaye standartıdır. Yaxşı, niyə otağı tərk edin?

Gələcək Genişlənmə: Gələcəkdə nəzarət, ağıllı ev sistemləri və ya yeni texnika əlavə edərkən, bütün qutunu dəyişdirməyə ehtiyac qalmayacaq.

İstilik Yayılma Məkanı: Kompakt çoxdövrəli qutuda ayrılmış yer havanın konveksiyasına kömək edir, həddindən artıq istiləşmə səbəbindən elektrik açarlarının işə düşmə riskini azaldır.

Tövsiyə: 10 dövrə ehtiyacınız olduğunu hesablasanız, 12 dövrə qutusu seçin; 18 dövrə ehtiyacınız olduğunu hesablasanız, 24 dövrə qutusu seçin.

Tipik Ssenari İstinad Cədvəli

Shangming Electric dəqiq model seçiminizi dəstəkləyir. Biz təklif edirik:

Pulsuz dövrə sxemi üzrə məsləhət: Avadanlıq siyahınızı bizə göndərin və biz uyğun korpus modellərini tövsiyə edəcəyik.

Çoxsaylı modul birləşmələr: Standart ölçülərə 12, 18, 24 və 36 modullar daxildir; qeyri-standart fərdiləşdirmə də dəstəklənir.

Əvvəlcədən quraşdırılmış DIN rels + elektrik açarı seçimi: Sizin dövrə planınıza uyğun olaraq əvvəlcədən yığılmışdır, gəldikdən sonra istifadəyə hazırdır.
