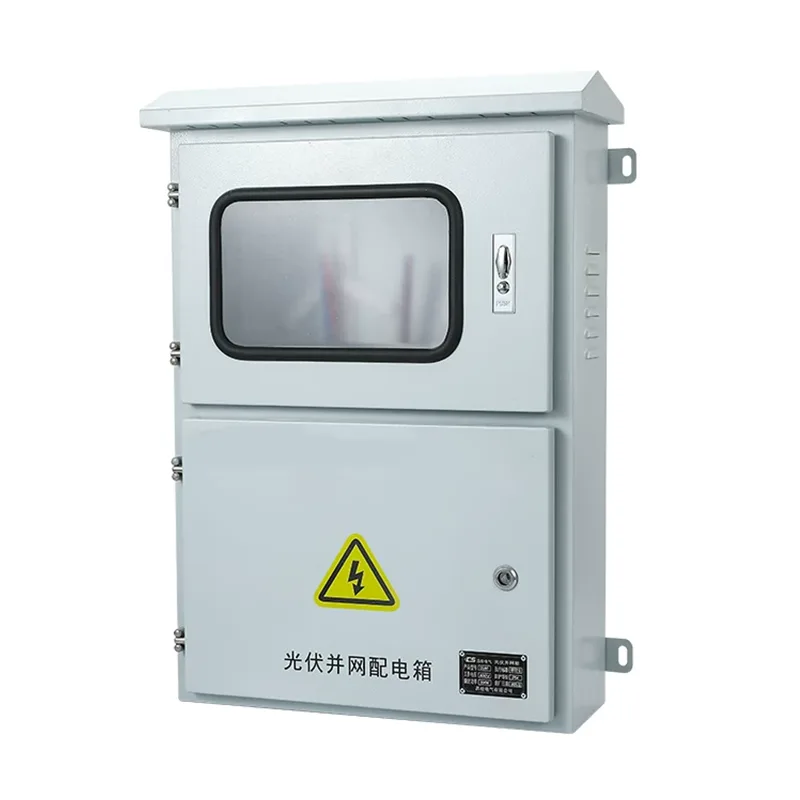

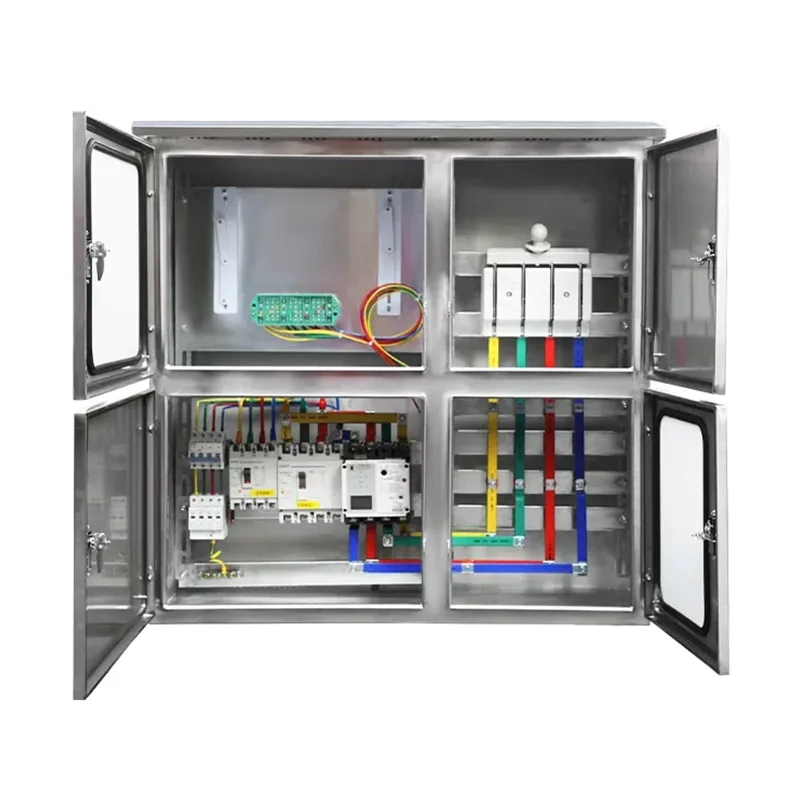

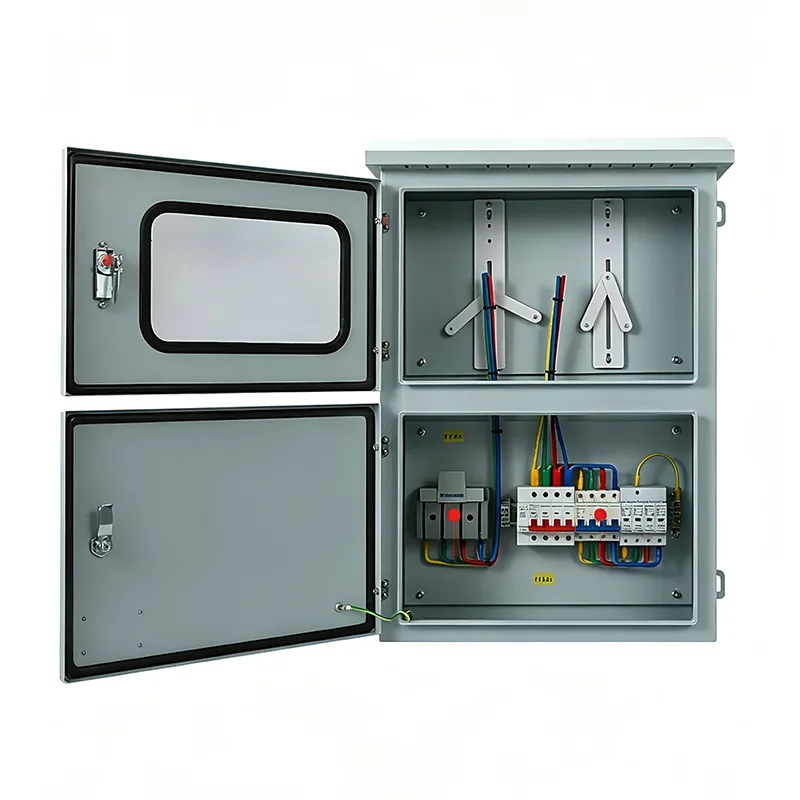

Xarici Fotovoltaik Şəbəkəyə Bağlı Qovşağı qutusu

Xarici fotovoltaik şəbəkə ilə əlaqəli qovşaq qutuları fotovoltaik enerji istehsal sisteminin DC tərəfi ilə çevirici arasında istifadə olunur. Bu məhsulu rəqabətli qiymətə fərdiləşdirmək istəyirsinizsə, Shangming-i seçə bilərsiniz və biz sizin etibarlı təchizatçınız olacağıq.

Əsas funksiyalar

Xarici fotovoltaik şəbəkəyə qoşulmuş qovşaq qutusu mühafizə, izolyasiya və monitorinqi birləşdirir. Biz fərdiləşdirilmiş dövrə nömrələrini, markalı komponentləri və ağıllı funksiyaları dəstəkləyirik. Xüsusi konfiqurasiya həlləri və kotirovkalar üçün bizimlə əlaqə saxlayın.

1. String Busing və Cari Paylanma

PV elektrik stansiyaları bir-birinin ardınca bağlanmış çoxsaylı günəş panellərindən ibarətdir. Şəbəkəyə qoşulmuş qovşaq qutusu yaxınlaşma və manevr mühafizə mexanizmi kimi xidmət edir.

Konverging funksiyası: O, inverterə çıxış üçün çoxlu sətirlərdən DC gücünü bir avtobusa toplayır, naqilləri asanlaşdırır və DC kabel xərclərinə qənaət edir.

Manevr mühafizəsi: Hər bir giriş müstəqil DC qoruyucusu ilə təchiz edilmişdir. Bir sətirdə qısaqapanma baş verdikdə, nasazlıq digər tellərin normal enerji istehsalına təsir etmədən həmin filialla məhdudlaşır.

2. İldırımdan və dalğalardan qorunma

Fotovoltaik panellər açıq damlarda və ya yerdə quraşdırıldığı üçün ildırım vurmalarına çox həssasdırlar. Qovşaq qutusunun içərisinə inteqrasiya edilmiş dalğalanma qoruyucusu xəttdəki ani yüksək gərginlikləri hiss edə və nanosaniyələr ərzində həddindən artıq gərginliyi yerə axıda bilər.

O, çeviricinin elektron komponentlərinə zərər verə biləcək ildırım vurmalarının qarşısını alaraq çeviricidən əvvəl ilk müdafiə xətti kimi xidmət edir.

3. Təhlükəsizlik İzolyasiyası və Fiziki Bağlantı

Korpus yüksək gərginlikli DC izolyasiya açarı və ya elektrik açarı ilə təchiz edilmişdir. İnverterə və ya aşağı axın avadanlığına texniki qulluq tələb olunduqda, qovşaq qutusunun əl ilə ayrılması texniki xidmət tərəfinin enerjisizləşdirilməsini təmin edir və personalın təhlükəsizliyini qoruyur.

Shangming-in şəbəkəyə qoşulmuş korpusu yüksək performanslı və etibarlıdır, sistem işləyərkən cərəyanı təhlükəsiz kəsməyə imkan verir, yanğına səbəb ola biləcək təhlükəli qövslərin yaranmasının qarşısını alır.

4. Əks Doldurma Qoruma

Səhər, axşam və ya buludlu günlərdə müxtəlif tellərin çıxış gərginliyi fərqli ola bilər. Qoruma olmadan, daha yüksək gərginlikli tellər cərəyanı daha aşağı gərginlikli tellərə geri aça bilər.

İsteğe bağlı tərs doldurma diodları mövcuddur, cərəyanın çeviriciyə yalnız bir istiqamətli axmasını təmin edir, lokal həddən artıq istiləşmənin və hətta əks cərəyanın səbəb olduğu yanğının qarşısını alır.

5. Ətraf Mühitin Mühafizəsi və Vəziyyətin Monitorinqi

Bu məhsul açıq havada quraşdırılmalı olduğu üçün yağış suyunun korroziyasının və UV-nin yaşlanmasının qarşısını almaq üçün korpus IP65/IP66 qoruma dərəcəsinə malikdir. Daxili dəqiqlikli komponentlər elektrik stansiyasının 25 illik istismar müddəti ərzində etibarlı şəkildə işləyir.

İsteğe bağlı ağıllı monitorinq funksiyası real vaxt rejimində hər bir simin cərəyanını, gərginliyini və daxili temperaturunu izləyir və anormal enerji istehsalı zamanı dərhal həyəcan siqnalı verir.

Niyə Fotovoltaik Şəbəkəyə Bağlı Qovşaq Qutuları Xarici İstifadə üçün Suya Davamlı Olmalıdır?

PV sistemləri adətən damlarda və ya açıq sahələrdə quraşdırılır və şəbəkəyə qoşulmuş qovşaq qutuları aşağıdakı ciddi çətinliklərə tab gətirməlidir:

Həddindən artıq temperatur dəyişikliyi: Yay temperaturu 70°C-dən yuxarı, qışda isə -30°C-ə düşə bilər.

UV şüalanması: Günəş işığına uzun müddətli açıq havada məruz qalma UV sabitliyini tələb edir; əks halda qocalmağa meyllidirlər.

Rütubət və kondensasiya: Onlar yağışa davamlı olmalı və daxili kondensasiyanı boşaltmaq və elektrik komponentlərinin nəmlənməsinin qarşısını almaq üçün havalandırma klapanı ilə təchiz edilməlidir.

Buna görə də, normal istifadə üçün və istismar zamanı tez-tez texniki xidmətin qarşısını almaq, sabit performansı və ömrünü qorumaq üçün açıq havada suya davamlı dizayn vacibdir.

Tətbiq Ssenariləri və Konfiqurasiya Tövsiyələri

Shangming-in açıq fotovoltaik şəbəkəyə qoşulmuş qovşaq qutuları bütün fotovoltaik sənaye zəncirində, yaşayış evlərinin damlarından tutmuş iri miqyaslı yerə quraşdırılmış elektrik stansiyalarına qədər istifadə edilə bilər. Ümumi ssenarilər əsasında konfiqurasiya tövsiyələrini təqdim edəcəyik.

1. Yaşayış üçün paylanmış fotovoltaik sistemlər

Bu tip istifadə çox yaygındır, ümumiyyətlə kənd yerlərində villaların və ya öz-özünə tikilmiş evlərin damlarında və ya divarlarında quraşdırılır. Damda müxtəlif istiqamətlərdən bir neçə fotovoltaik paneli toplayır və əsas ildırımdan qorunma təmin edir.

Konfiqurasiya Tövsiyələri: Qutu təmiz görünüşə və kiçik ölçülü, 1-4 simli girişə malik olmalı və yüksək həssas yanğından mühafizə monitorinqi ilə təchiz olunmalıdır.

2. Sənaye və Ticarət Damüstü Elektrik Stansiyaları

Bu halda, şəbəkəyə qoşulmuş qutu fabrik emalatxanalarının, logistika anbarlarının və ya böyük ticarət mərkəzlərinin düz damlarında quraşdırılır. Orta ölçülü enerji istehsal gücü üçün o, simli çeviriciyə daxil olmamışdan əvvəl onlarla fotovoltaik simləri əvvəlcədən birləşdirir.

Konfiqurasiya Tövsiyələri: Qutunun yüksək korroziya müqavimətinə, 8-16 simli girişə ehtiyacı var və adətən monitorinq otağında hər bir filialın cərəyanına baxmaq üçün texniki qulluq işçilərini asanlaşdırmaq üçün ağıllı rabitə modulu daxildir.

3. İri miqyaslı Yerüstü Elektrik Stansiyaları və Günəş Səhraları

Səhralarda, dağlarda və ya geniş açıq yerlərdə paylanmış yığım qutularına kombinator qutuları deyilir. Əsas kombinator qurğuları olaraq, onlar minlərlə günəş panelindən cərəyanı toplayır və mərkəzləşdirilmiş çeviriciyə ötürürlər.

Konfiqurasiya Tövsiyəsi: IP66, 1500V yüksək gərginlikli sistemlərə həsr olunmuş, əks-ters diodlar və dəqiq simli monitorinq funksiyaları ilə təchiz edilmiş və aktiv soyutma/nəfəs alma klapanlarına malikdir.

4. Günəş + Sərhədlərarası Tətbiq Ssenariləri

Solar Carports: Elektrikli avtomobil doldurma stansiyalarını enerji ilə təmin edin. Aşağı axın doldurma stansiyalarını günəş dalğalarından qorumaq üçün qovşaq qutusu avtomobil dayanacağındakı sütunlara quraşdırılmışdır.

Kənd Təsərrüfatı Günəş və Balıqçılıq Günəş Əlavə Sistemləri: Əkin sahələrinin və ya balıq gölməçələrinin üstündəki mötərizədə quraşdırılır. Rütubətə davamlılıq və turşu/qələvi korroziyaya davamlılıq üçün xüsusi tələblər mövcuddur; paslanmayan poladdan tövsiyə olunur.

Niyə bizi seçməlisiniz?

Shangming, Çinin "Elektrik Paytaxtı" kimi tanınan Yueqing, Wenzhou, Çindən gəlir. Yueqing-in elektrik sənayesi klasterinin yaxşı inkişaf etmiş sənaye zəncirindən istifadə edərək, biz ciddi və səmərəli istehsal və keyfiyyətə nəzarət sistemi qurmuşuq. Bizim məhsul portfelimiz əsas qlobal elektrik standartlarına uyğun gələn 200 seriya və 6000+ modeli əhatə edir.

Ağıllı tam avadanlıq dəstlərimizi seçmək IoT zondlama və uzaqdan monitorinq funksiyalarını birləşdirir, temperatur, rütubət və cərəyan kimi parametrlərin real vaxt rejimində monitorinqinə imkan verir. Bu, sabit işləməyi və təhlükəsiz enerji təchizatını təmin edir.
