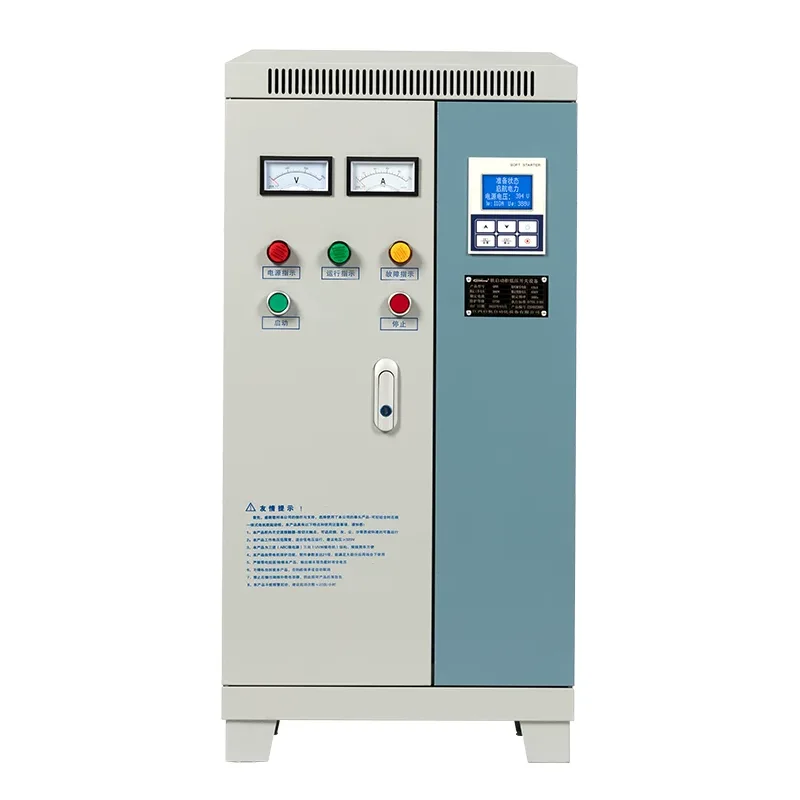

Aşağı Gərginlikli Yumşaq Başlanğıc Güc Paylayıcı Şkaf

Shangming, Çindən Aşağı Gərginlikli Yumşaq Başlanğıc Güc Paylayıcı Şkafların istehsalçısı və təchizatçısıdır. Bu yüksək performanslı, yüksək keyfiyyətli avadanlıq adi enerji paylama funksiyalarını yerinə yetirməklə yanaşı, həm də yumşaq start texnologiyası vasitəsilə motorun işə salınma cərəyanına və fırlanma momentinə nəzarət edir, elektrik və mexaniki zərbələri azaldır.

Niyə aşağı gərginlikli yumşaq başlanğıc paylama şkafına ehtiyac var?

Ənənəvi tam gərginlikli başlanğıc iki əsas problemi təqdim edir:

Cari artım: Başlanğıc cərəyanı nominal cərəyanın 5-7 qatına çata bilər, asanlıqla şəbəkə gərginliyində qəfil düşməyə səbəb olur, eyni xəttdəki digər avadanlıqlara təsir göstərir və hətta elektrik açarlarının yanlış işləməsinə səbəb olur.

Mexanik aşınma: Böyük ani fırlanma momenti mühərrik millərinə, kəmərlərə, reduktorlara və ya su nasosu boru kəmərlərinə böyük təsir göstərərək avadanlığın xidmət müddətini qısalda bilər.

Bununla belə, aşağı gərginlikli yumşaq starter paylayıcı şkafımızı seçsəniz, tiristorlar vasitəsilə gərginliyi idarə edə bilərsiniz, bu da motorun rəvan şəkildə sıfır gərginlikdən nominal gərginliyə yüksəlməsinə imkan verir. Başlanğıc cərəyanı adətən nominal cərəyanın təxminən 2-3 qatı ilə məhdudlaşır.

İş prinsipi

Başlanğıc mərhələsində, Aşağı Gərginlikli Yumşaq Başlanğıc Güc Paylayıcı Şkaf tiristorların keçiricilik bucağını dəyişdirərək, mühərrikə tətbiq olunan gərginliyi tədricən artıraraq, hamar başlanğıca imkan verir.

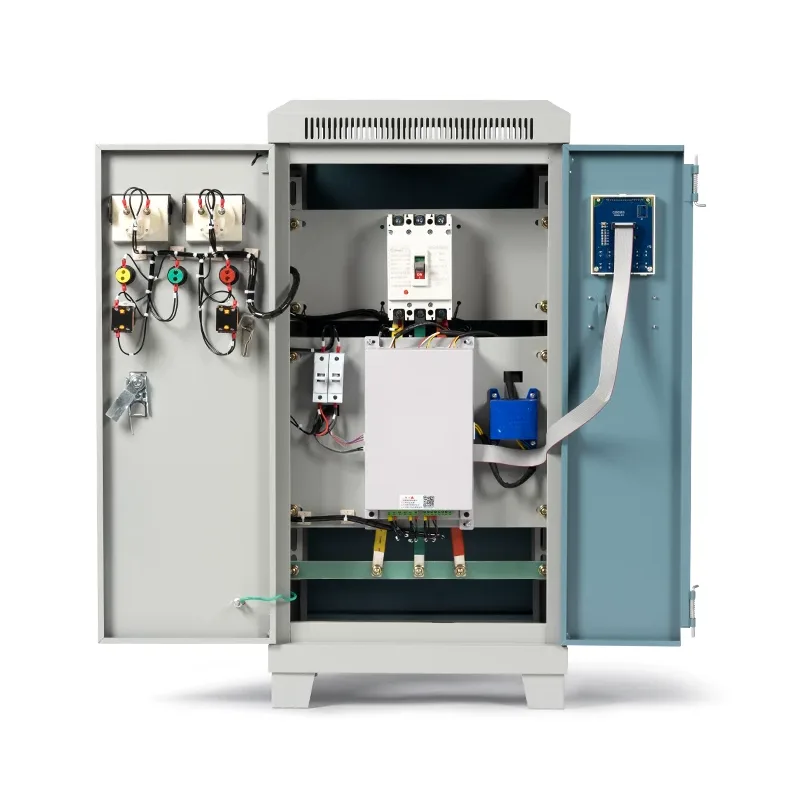

Başladıqdan sonra bypass kontaktoru işə düşür və yumşaq starter istirahət vəziyyətinə keçir. Dayandıqdan sonra o, gərginliyin tədricən azalmasına nəzarət edir və qəfil bağlanma nəticəsində yaranan su çəkicinin təsirinin qarşısını alır.

Yumşaq starterdən istifadə edilmirsə və əvəzinə ənənəvi mühərrik istifadə edilirsə, işə salma zamanı cərəyanın qəfil artması gərginliyin düşməsi, avadanlıqların təsiri, şəbəkənin dəyişməsi və mexaniki aşınma kimi müxtəlif problemlərə səbəb ola bilər.

Texniki Parametrlər

Tətbiq Ssenariləri

Aşağı gərginlikli yumşaq starter paylayıcı şkaflar böyük mühərrik gücünə malik, işəsalma zərbəsinə həssas olan və avadanlıqların istismar müddəti və elektrik şəbəkəsinin dayanıqlığına dair tələblərin olduğu yerlərdə idealdır. Biz bu məhsulu bir çox müxtəlif sənayelərdəki müştərilərə də təqdim etdik.

Quraşdırma və ilkin istismara vermə mərhələləri

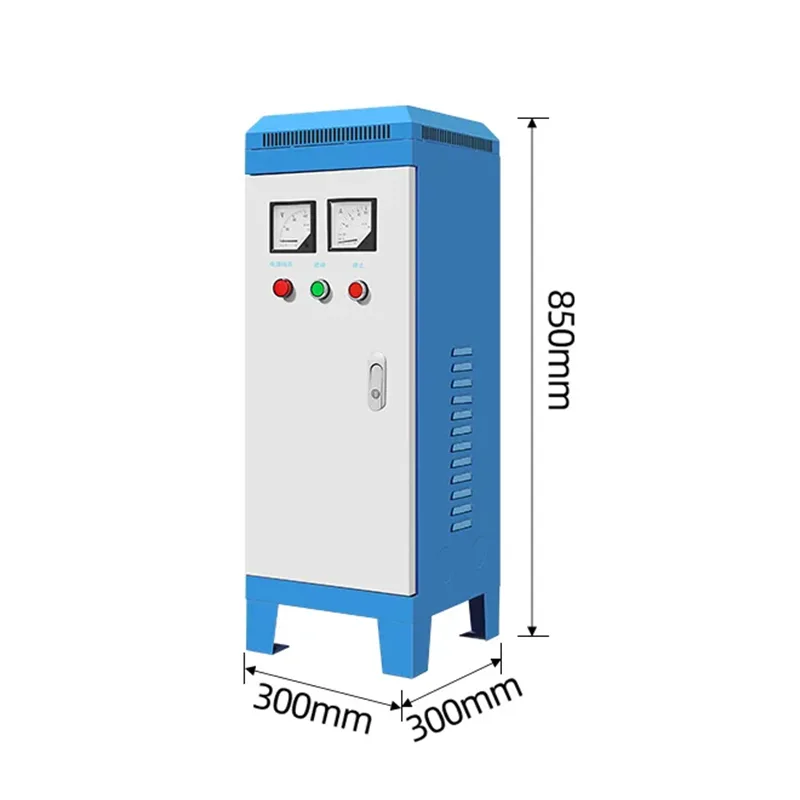

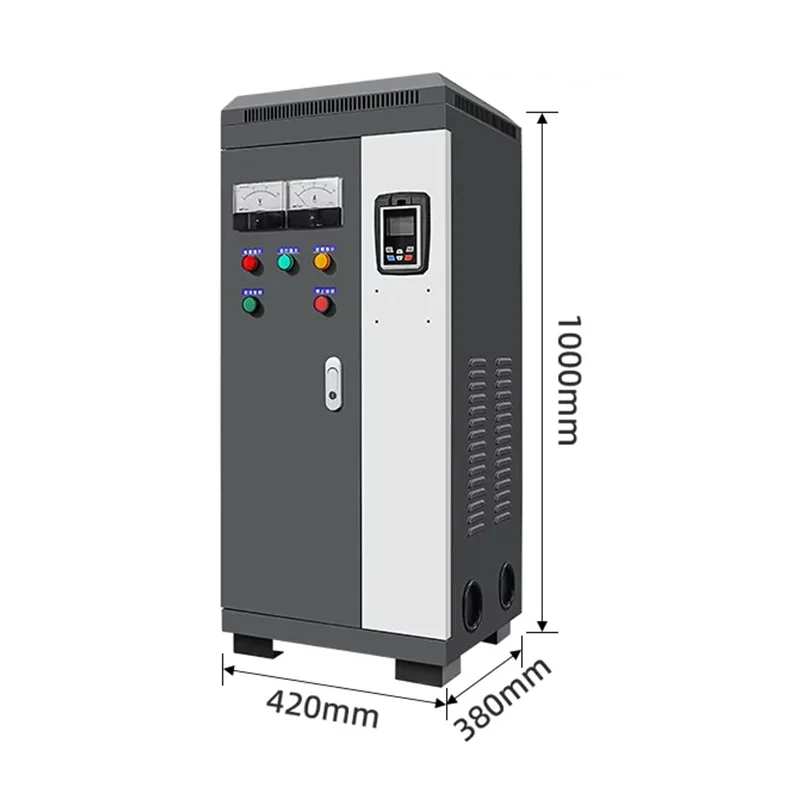

Quraşdırmadan əvvəl, paylama otağında aşağı gərginlikli Yumşaq Başlanğıc Güc Paylayıcı Şkafını yerləşdirmək üçün kifayət qədər yer olduğundan əmin olun, əməliyyat keçidi (tövsiyə olunan eni ≥ 1,2 m). Quraşdırma sahəsi səviyyəli bir mərtəbəyə sahib olmalıdır və təməl kanal poladı etibarlı şəkildə qaynaqlanmalıdır və torpaqlanmalıdır.

Quraşdırma zamanı kabelin girişinin/çıxışının aşağıdan içəriyə/aşağıya və ya yuxarıdan içəriyə/yuxarıya doğru olub olmadığını təsdiqləyin və kabel xəndəyini və ya kabel qabını əvvəlcədən planlaşdırın. 110 kVt-dan çox olan yumşaq başlanğıc şkafları üçün məcburi hava soyutma cihazı tələb olunur.

İlkin istismara vermə zamanı şkafın zədələnmədiyini, boyanın bütöv olduğunu və işarələrin aydın olduğunu bir daha təsdiqləyin.

Sonra, boş birləşmələrin və ya səhv birləşmələrin olmadığından əmin olmaq üçün hər bir əsas dövrə naqillərini yoxlayaraq elektrik əlaqələrini yoxlayın.

Hər bir bloklama nöqtəsinin normal işləməsini yoxlayan beş sübutlu bloklama testi də tələb olunur. Qoruma hərəkətlərinin düzgünlüyünü yoxlamaq üçün inteqrasiya edilmiş qoruyucu cihazdan istifadə edərək qısa qapanma və həddindən artıq yüklənmələri simulyasiya edin.

İkinci dərəcəli sistem varsa, RS485 və ya digər rabitə interfeyslərinin normal işləməsini yoxlayın.

Nəhayət, yüksüz şəraitdə başlanğıc parametrlərini optimal parametrlərə uyğunlaşdıraraq çoxsaylı işəsalma testləri keçirin.
