Müasir Enerji Paylanmasında Nə üçün Tək Qapılı Divara Quraşdırılmış Elektrik Korpusunun Məsələləri

Müasir enerji paylama sistemləri dəyişən elektrik yüklərinə, getdikcə daha çox paylanmış idarəetmə avadanlıqlarına və təhlükəsiz istismar və texniki xidmət üçün daha sərt tələblərə cavab verməlidir. Ticarət binaları, sənaye obyektləri, infrastruktur layihələri və avtomatlaşdırılmış istehsal xətləri hamısı aydın şəkildə təşkil edilmiş sxemlər daxilində quraşdırıla, daxil oluna və saxlanıla bilən elektrik avadanlıqlarından asılıdır. Bu sistemlər inkişaf etdikcə, qapaq dizaynı elektrik infrastrukturunun planlaşdırılmasının vacib hissəsi olaraq qalır.

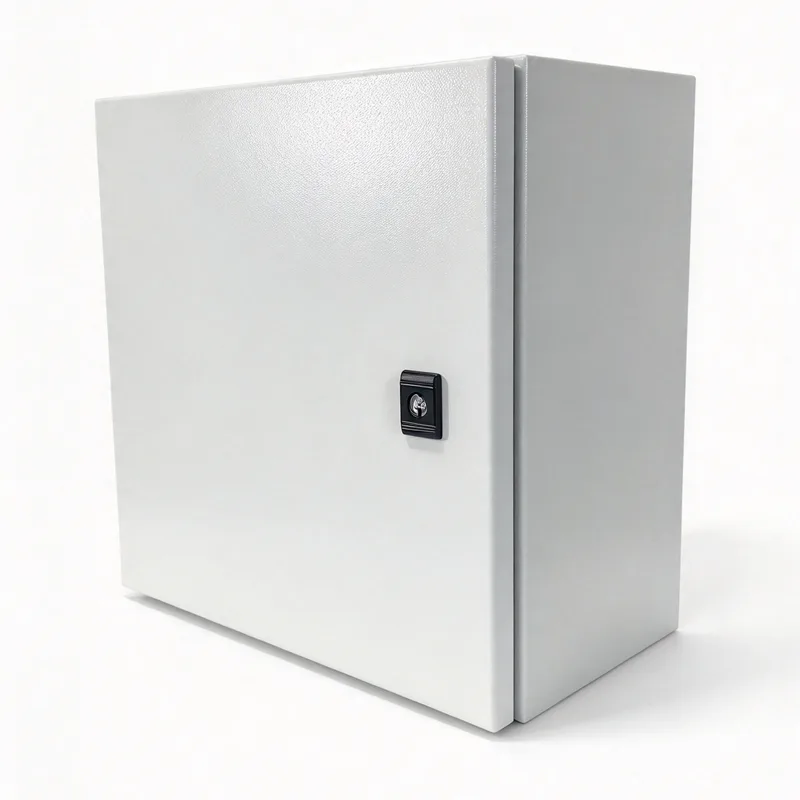

Elektrik qapaqları çox vaxt elektrik açarları, kontaktorlar, klemens blokları və idarəetmə qurğuları üçün ikinci dərəcəli hesab edilsə də, onların strukturu avadanlığın düzülüşünə, naqillərə girişə, ətraf mühitin mühafizəsi və texniki xidmət prosedurlarına birbaşa təsir göstərir. TheTək Qapılı Divara Quraşdırılmış Elektrik Korpusuelektrik komponentlərinin daha böyük bir kabinetin yer tələbləri olmadan xüsusi korpus tələb etdiyi yerlərdə istifadə olunan bir korpus formatıdır.

Müasir Enerji Paylanmasında Dəyişən Tələblər

Elektrik enerjisinin paylanması artıq mərkəzi təchizat nöqtəsindən aşağı axın dövrələrinə elektrik enerjisinin çatdırılması ilə məhdudlaşmır. İndi bir çox qurğular yerli paylayıcı lövhələri, motor idarəetmə vasitələrini, monitorinq cihazlarını, rabitə interfeyslərini və avtomatlaşdırma avadanlığını özündə birləşdirir. Bu komponentlər yükün idarə edilməsi, avadanlıqların monitorinqi, işıqlandırmaya nəzarət və istehsal xəttinin işləməsi kimi funksiyaları dəstəkləyir.

Bu inkişaf elektrik sistemi dizaynerləri üçün praktiki çətinliklər yaradır. Avadanlıq kabelin çəkilməsi, istilik yayılması, təftiş və xidmət üçün lazımi yer buraxarkən mövcud quraşdırma sahələrinə uyğun olmalıdır. Çoxsaylı elektrik idarəetmə nöqtələri olan obyektlərdə hər bir korpusun yerləşdirilməsi kabel uzunluqlarına, quraşdırma mürəkkəbliyinə və texniki xidmət zamanı girişə təsir göstərə bilər.

Buna görə də qapaq seçimi daha geniş paylama dizaynının bir hissəsini təşkil edir. Divara quraşdırılmış formatlar divar sahəsinin mövcud olduğu və avadanlığın böyük döşəməli şkaf tələb etmədiyi yerlərdə seçilmiş yerli nəzarət və paylama tənzimləmələrini yerləşdirə bilər. Onların uyğunluğu elektrik qurğusundan, komponentlərin ölçülərindən, quraşdırma mühitindən və tətbiq olunan təhlükəsizlik tələblərindən asılıdır.

Divara quraşdırılmış dizayn və məkandan istifadə

Döşəmə sahəsi fabriklərdə, ticarət binalarında, yardım otaqlarında və avadanlıq sahələrində qiymətli mənbədir. Böyük paylayıcı şkaflar bir çox tətbiqlər üçün, xüsusən də yüksək dövrə sıxlığı və ya əhəmiyyətli elektrik avadanlığının daha böyük daxili həcm tələb etdiyi yerlərdə zəruri olaraq qalır. Bununla belə, daha kiçik idarəetmə qurğuları xidmət etdikləri avadanlıqlara yaxın quraşdırıla bilər.

Divara quraşdırılmış korpus seçilmiş elektrik komponentlərini döşəmədən uzaqlaşdıra və müəyyən edilmiş quraşdırma nöqtəsi yarada bilər. İstehsal müəssisəsində bu qurğu yerli maşın idarəetmələri və ya köməkçi paylayıcı avadanlıq üçün uyğun ola bilər. Ticarət binasında o, müəyyən işıqlandırma nəzarətlərini, xidmət sxemlərini və ya bina avtomatlaşdırma komponentlərini yerləşdirə bilər.

Yalnız yerə qənaət ən yaxşı montaj təşkilini müəyyən etmir. Divarın möhkəmliyi, montaj avadanlığı, avadanlığın çəkisi, kabelin giriş yerləri, qapıların açılması və ixtisaslı personalın girişi quraşdırmanın planlaşdırılmasına təsir göstərir. Korpus həmçinin elə yerləşdirilməlidir ki, o, piyada yollarına, qəza yollarına və ya digər tikinti xidmətlərinə mane olmasın.

Mühafizə Strukturu Elektrik Təşkilatını Dəstəkləyir

Düzgün planlaşdırılmış elektrik qurğusu onun komponentlərini yerləşdirmək üçün kifayət qədər yer tələb edir. Elektrik açarları, terminal blokları, rölelər, enerji təchizatı və idarəetmə cihazları təhlükəsiz naqilləri və səmərəli yoxlamanı dəstəkləyən mütəşəkkil daxili tərtibata ehtiyac duyur. Komponentlərin zəif yerləşdirilməsi əlaqələri izləməyi çətinləşdirə və problemlərin aradan qaldırılması üçün tələb olunan vaxtı artıra bilər.

Tək qapılı konfiqurasiya korpusun içərisinə bir əsas giriş açılışını təmin edir. Bu tənzimləmə kompakt qurğularda, xüsusən də avadanlığın düzülüşü nisbətən sadə olduğu yerlərdə daxili komponentlərə girişi asanlaşdıra bilər. Menteşenin mövqeyi, qapı yelləncəkləri, kilidləmə quruluşları, montaj lövhəsinin ölçüləri və istifadə edilə bilən daxili dərinlik mövcud yerdən nə qədər səmərəli istifadə oluna biləcəyinə təsir göstərir.

TheTək Qapılı Divara Quraşdırılmış Elektrik Korpususeçilmiş elektrik qurğuları üçün fiziki korpus kimi xidmət edə bilər, lakin onun daxili tutumu quraşdırılan avadanlıqlara uyğun olmalıdır. Dizaynerlər kabel əyilmə radiusunu, naqil kanallarını, terminal girişini, keçiricilərin ayrılmasını, torpaqlama birləşmələrini və gələcək texniki xidmət üçün yerləri hesablamalıdırlar. Kompakt eksteryer çox sıx bir daxili ilə nəticələnməməlidir.

Elektrik Təhlükəsizliyi Tam Quraşdırmadan asılıdır

Elektrik təhlükəsizliyi komponentlərin, qoruyucu qurğuların, korpusun konstruksiyası, quraşdırma metodları və əməliyyat prosedurlarının əlaqələndirilməsi ilə müəyyən edilir. Korpus elektrik avadanlığını ətraf mühitdən ayırmağa kömək edir və düzgün tərtib edildikdə və quraşdırıldıqda təsadüfi təmaslara məruz qalmağı azalda bilər. Bununla belə, korpus tək başına hər bir elektrik və ya ətraf mühit təhlükəsinə qarşı tam qorunma təmin etmir.

Elektrik avadanlığının emalatxanalarda, zavod otaqlarında, xidmət dəhlizlərində və ya açıq yerlərdə işlədiyi yerlərdə toz və suyun daxil olmasına qarşı qorunma xüsusilə aktualdır. Tələb olunan giriş qoruma dərəcəsi quraşdırma şərtlərindən və məruz qalma səviyyəsindən asılıdır. Qapı möhürləri, kabel vərəqləri, giriş boşluqları, bərkidicilər və montaj işlənməsi başa çatdırılmış quraşdırma ilə əldə edilən mühafizəyə təsir göstərə bilər.

Torpaqlama və birləşdirmə tənzimləmələri həmçinin korpusun tikintisinə və tətbiq olunan elektrik tələblərinə uyğun olmalıdır. Metal qapaqlar elektrik davamlılığını qorumaq üçün qoruyucu birləşmə tələb edə bilər, digər tikinti materialları isə fərqli dizayn mülahizələrinə malikdir. Həddindən artıq cərəyandan qorunma, keçiricilərin ölçüləri, izolyasiya, iş boşluqları və təhlükəsiz izolyasiya ümumi sistemin vacib hissələri olaraq qalır.

Yığcam paylayıcı məclislərdə istilik idarəetməsi

Elektrik sistemləri daha yığcamlaşdıqca, istilik idarəetməsi getdikcə daha vacib dizayn məsələsinə çevrilir. Dövrə mühafizə cihazları, keçid komponentləri, transformatorlar, enerji təchizatı və digər avadanlıqlar iş zamanı istilik yarada bilər. Bir neçə cihaz məhdud qapaq həcmi daxilində işlədikdə, yığılan istilik daxili temperaturu yüksəldə bilər.

Həddindən artıq temperatur komponentin performansına, işləmə müddətinə və həssas elektron avadanlıqların dayanıqlığına təsir göstərə bilər. Buna görə də istilik planlaşdırma zamanı gözlənilən elektrik yükü, komponent itkiləri, ətraf mühitin temperaturu, qapaq ölçüləri, montaj mövqeyi və mövcud istilik yayma yolları nəzərə alınmalıdır.

Havalandırma dəlikləri uyğun mühitlərdə istiliyi idarə etməyə kömək edə bilər, lakin onlar toz və nəmdən qorunmağa da təsir edə bilər. Ətraf mühitin mühafizəsi təmin edilməli olduğu hallarda, alternativ istilik idarəetmə yanaşmaları lazım ola bilər. Müvafiq dizayn yalnız korpus formatından deyil, quraşdırılmış komponentlərdən və iş şəraitindən asılıdır.

Baxım Girişi və Uzunmüddətli Əməliyyat Səmərəliliyi

Baxım tələbləri çox vaxt ilkin quraşdırma dəyəri və ya ayaq izi qədər əlavə seçiminə təsir göstərir. Elektrik texnikləri lazımsız maneələr olmadan dövrələri müəyyən etməli, əlaqələri yoxlamalı, komponentləri dəyişdirməli və nasazlıqları araşdırmalıdır. Əlçatan korpus planı bu tapşırıqları dəstəkləyə və fərdi cihazların yerləşdirilməsi üçün sərf olunan vaxtı azalda bilər.

Aydın etiketlər, yenilənmiş dövrə cədvəlləri, naqil diaqramları və ardıcıl terminal identifikasiyası hər ölçüdə olan qurğular üçün vacibdir. Bu təcrübələr elektrik sistemlərinin müxtəlif komandalar tərəfindən saxlanıldığı və ya bir neçə il ərzində dəyişdirildiyi obyektlərdə xüsusilə dəyərli olur. Mütəşəkkil daxili naqillər həmçinin texniklərə daxil olan təchizatlar, qoruyucu qurğular, idarəetmə sxemləri və qoşulmuş avadanlıqlar arasındakı əlaqəni anlamağa kömək edir.

TheTək Qapılı Divara Quraşdırılmış Elektrik Korpusumövqeyi və daxili tənzimləməsi qapının tam açılmasına və quraşdırılmış avadanlığa təhlükəsiz şəkildə çatmağa imkan verən müntəzəm girişi dəstəkləyə bilər. Baxımın planlaşdırılması kifayət qədər iş boşluğu, uyğun izolyasiya prosedurları və əlaqəli olmayan naqilləri pozmadan yoxlamaya icazə verən planı əhatə etməlidir.

Aşağı Gərginlikli Paylamada Standartlar və Yoxlama

Aşağı gərginlikli paylayıcı qurğular təyinatına, konfiqurasiyasına və quraşdırılması yerinə görə fərqlənən texniki və təhlükəsizlik tələblərinə tabedir. IEC 61439 seriyası tikinti, texniki xüsusiyyətlər və yoxlama ilə bağlı tələblər daxil olmaqla, aşağı gərginlikli keçid və idarəetmə qurğularına müraciət edir. IEC 61439-1 ümumi qaydaları təmin edir, digər hissələr isə xüsusi montaj növlərinə və tətbiqlərinə müraciət edir.

Boş korpus və tamamlanmış elektrik qurğusu uyğunluq baxımından ekvivalent deyil. Uyğunluq müvafiq məhsul kateqoriyasından, quraşdırılmış komponentlərdən, montaj dizaynından və müvafiq yoxlama prosedurlarından asılıdır. Gövdə yalnız elektrik avadanlığını yerləşdirdiyinə görə tam paylama sisteminə uyğunluq müəyyən etməməlidir.

Dizayn sənədləri, komponentlərin reytinqləri, temperatur artımı ilə bağlı mülahizələr, qoruyucu tədbirlər və quraşdırma təlimatları hamısı düzgün qurulmuş montaja kömək edir. Yerli elektrik kodları və layihə spesifikasiyası xüsusilə sənaye obyektlərində, ictimai binalarda və xüsusi infrastrukturlarda əlavə tələblər təqdim edə bilər.

Divara quraşdırılmış korpusların davamlı rolu

Müasir enerji paylanması mərkəzləşdirilmiş təchizat avadanlıqlarını xidmət etdikləri yüklərin və sistemlərin yaxınlığında yerləşdirilmiş daha kiçik qurğularla birləşdirir. Bu tənzimləmə hər bir quraşdırma öz elektrik tələblərinə və iş mühitinə uyğun olaraq tərtib olunmaq şərti ilə yerli idarəetmə vasitələrinin və dəstəkləyici sxemlərin təşkilini təkmilləşdirə bilər.

TheTək Qapılı Divara Quraşdırılmış Elektrik Korpusukompakt, əlçatan korpus nəzərdə tutulan avadanlıq üçün uyğun olduqda aktual olaraq qalır. Onun rolu texnoloji deyil, praktikdir: daha böyük paylama arxitekturasında seçilmiş elektrik komponentlərinin təşkili və qorunması üçün fiziki struktur təmin edir.

Elektrik infrastrukturu inkişaf etməyə davam etdikcə, korpus seçimi bir neçə fundamental mühəndislik prioritetləri ilə bağlı qalacaq: yerdən səmərəli istifadə, təhlükəsiz giriş, uyğun ətraf mühitin mühafizəsi, istilik performansı, naqillərin aydın təşkili və davamlılıq. Bu amillər korpus formatının müəyyən bir quraşdırmaya uyğun olub-olmadığını və başa çatdırılmış elektrik sisteminin xidmət müddəti ərzində nə dərəcədə effektiv idarə oluna biləcəyini müəyyən etməyə kömək edir.
