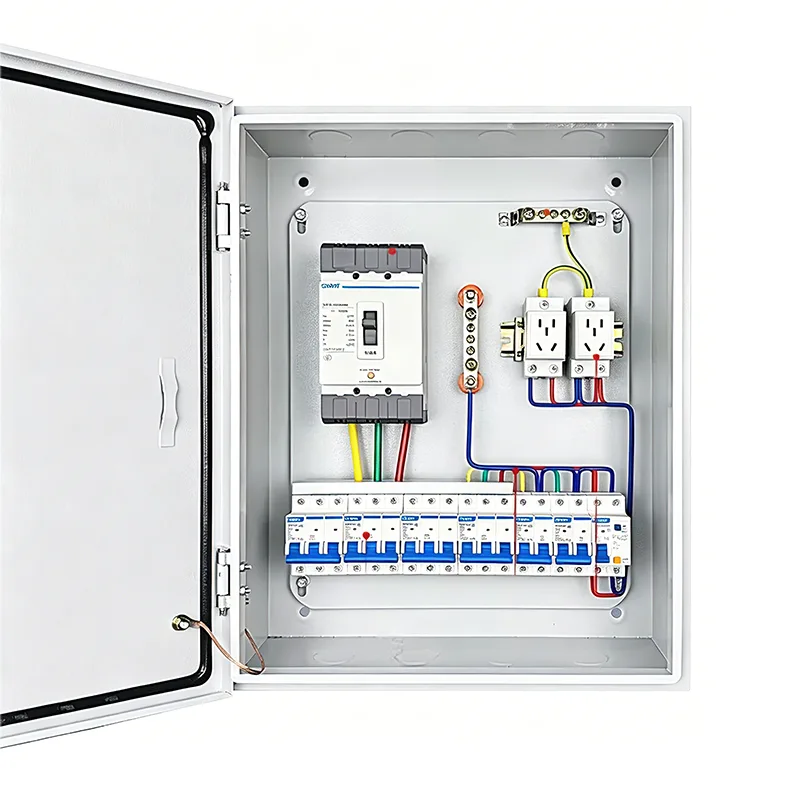

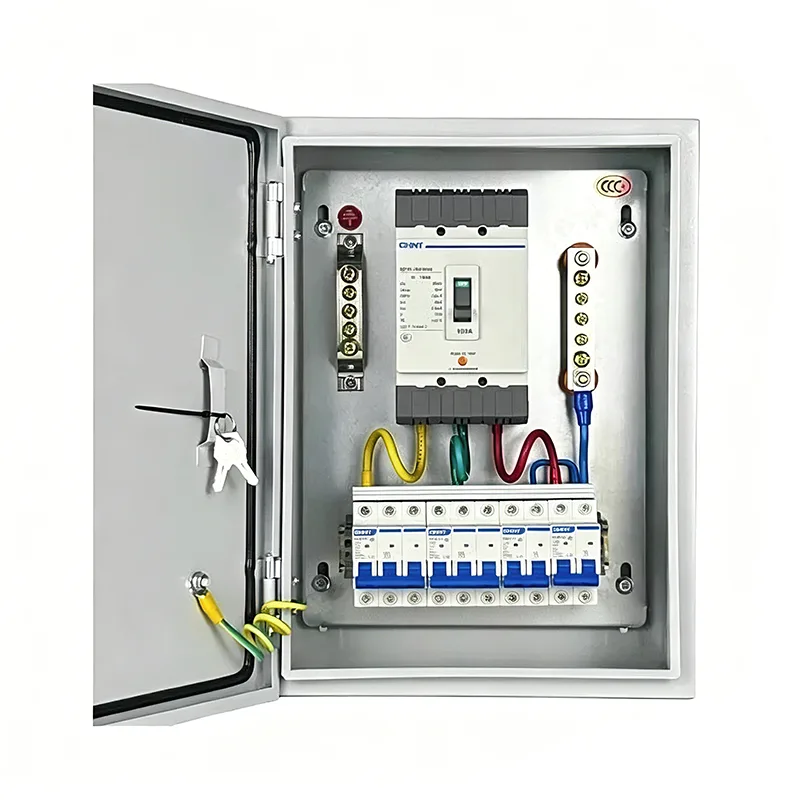

Enerji Paylayıcı Qutuların Kiçik Tam Dəsti

Kiçik Kompleks Güc Paylama Qutuları kiçik metal şkafın içərisində quraşdırılmış xüsusi dövrə sxeminə uyğun olaraq müxtəlif elektrik komponentlərini birləşdirir. Kiçik olmasına baxmayaraq, o, tam güc sistemi vahididir. Shangming bu məhsulun tədarükçüsüdür və biz həmçinin müxtəlif növ paylayıcı şkaflar və qutular təqdim edirik.

Məhsulun tərkibi

Shangming-in Kiçik Tam Kompleks Elektrik Paylayıcı Qutuları qabaqcıl dizayn və etibarlı keyfiyyətə malikdir. Komponent baxımından bu seriya sadəcə çoxlu paylama qutularının toplusu deyil, elektrik sisteminin məntiqi, funksional bölgü və quraşdırma koordinasiyası əsasında elmi şəkildə konfiqurasiya edilmiş modul vahid kolleksiyasıdır.

1. Qutu Dəstək Sistemi

Bu hissə qutunun fiziki qorunmasına cavabdehdir.

Qabıq: Adətən soyuq haddelenmiş polad təbəqədən və ya paslanmayan poladdan hazırlanır.

Montaj relsləri: Elektron açarları və digər komponentləri tez quraşdırmaq üçün qutunun içərisinə üfüqi şəkildə düzülmüş standart metal relslər.

Panel: Qapı ilə təchiz olunmuşdur; cərəyan edən hissələrlə təsadüfi təmasın qarşısını almaq üçün yalnız elektrik açarının işlək tutacağını üzə çıxaran fərdiləşdirilə bilən baxış pəncərəsi qapısı mövcuddur.

2. İlkin Paylama Sistemi

Əsas paylama sistemi nəzarət və mühafizəni təmin edən enerji paylanması ilə məşğul olur.

Əsas dövrə açarı: Fövqəladə elektrik kəsilməsi və ya texniki xidmət üçün istifadə edilən bütün qutu üçün əsas idarəetmə açarı.

Miniatür Devre Kesici: Hər filial dövrəsi üçün həddindən artıq yüklənmə və qısaqapanmadan qorunma təmin edir.

Qalıq cərəyan cihazı (RCD): Cərəyan sızmasına nəzarət edir və elektrik cərəyanı riski halında enerjini dərhal kəsir.

Dalğalanma qoruyucusu: İldırım vurması və ya elektrik şəbəkəsinin dəyişməsi nəticəsində yaranan ani yüksək gərginliyi udaraq aşağı axındakı dəqiq elektrik cihazlarını qoruyur.

3. Köməkçi və Nəzarət Sistemi

Göstərici işıqları: İş üçün qırmızı, dayanmaq üçün yaşıl, nasazlıq üçün sarı, cari güc vəziyyətini göstərir.

Ölçmə cihazı: Gərginliyi, cərəyanı və ya enerji istehlakını izləmək üçün kiçik DIN relsinə quraşdırılmış enerji sayğacı.

Terminal bloku: Gələcək təmiri asanlaşdıran xarici yük kabellərinin səliqəli qoşulması üçün.

4. Elektrik Əlaqələri və Aksesuarlar

Busbar: daraq və ya çəngəlşəkilli mis şinlər, dağınıq keçidləri əvəz edir, elektrik açarları arasında əlaqəni daha yığcam edir və istilik əmələ gəlməsini azaldır.

Torpaqlama və neytral şin: Bütün dövrələrin neytral və torpaq naqillərini mərkəzləşdirilmiş şəkildə birləşdirmək üçün xüsusi mis zolaqlardan istifadə edir.

Daxili naqillər qoşqu: cari reytinq tələblərinə cavab verən alov gecikdirən naqillər, aydın naqil nömrə nişanları olan kabel lövhələri vasitəsilə ötürülür.

Düzgün tam paylama qutusunu necə seçmək olar?

Layihəyə başlamazdan əvvəl, paylama qutusunun tam konfiqurasiyasını düzgün müəyyən etmək çox vacibdir. Qeyri-uyğun seçim funksional ehtiyatsızlığa, israfçılığa, quraşdırma çətinliklərinə və ya gələcəkdə məhdud genişlənməyə səbəb ola bilər.

Addım 1: Tətbiq Ssenarilərini və Yük Xüsusiyyətlərini Müəyyən edin

Zəhmət olmasa aşağıdakı sualları təsdiq edin:

1. Harada istifadə olunacaq?

Qapalı qurutma emalatxanası → IP40 kifayətdir

Xarici/nasos otağı/dəniz sahili → IP54/IP65 tələb edir, paslanmayan polad material

2. Hansı avadanlığı gücləndirəcək?

İşıqlandırma/rozetkalar: Birfazalı, aşağı cərəyan (≤32A)

Mühərriklər/qaynaq maşınları: Üç fazalı, yüksək cərəyan (≥32A), termal relelər/çirkləndiricilər tələb edir

Ağıllı cihazlar: 24V DC, rabitə interfeysi tələb edir

3. Avtomatlaşdırılmış idarəetmə tələb olunurmu?

Manual Start/Stop → Basic Power Box

Avtomatik Məntiq/Uzaqdan Monitorinq → PLC/HMI Qutusu tələb olunur

Addım 2: Elektrik Parametrlərini hesablayın və Tutumunu Müəyyən edin

1. Ümumi yükün hesablanması

Bütün elektrik avadanlıqlarının gücünü (kVt) və iş gərginliyini sadalayın. Əgər çətinlik çəkirsinizsə, Shangming-in texniki komandası təsdiqləməyinizə kömək edə bilər.

Kx = 0,7-0,9 eyni vaxtda amil nəzərə alınmaqla ümumi cərəyanı hesablayın;

Misal:

3 x 5,5 kVt mühərrik (380 V) → Tək mühərrik cərəyanı ≈ 11A, ümumi cərəyan ≈ 3 × 11 × 0,8 = 26,4A;

İşıqlandırma 5kW (220V) → Cari ≈ 23A;

Əsas gələn xətt tövsiyə olunur ≥63A.

2. Filialların dövrə planlaşdırılması

Müdaxilədən qaçmaq üçün hər bir yük növü müstəqil bir dövrəyə malik olmalıdır. Tək dövrə cərəyanı elektrik açarının nominal dəyərinin ≤ 80%-i.

Vacib avadanlıqların ayrı bir dövrə + UPS olması tövsiyə olunur.

Addım 3: Qapaqların sayını və birləşməsini müəyyənləşdirin

Sadə ssenari: 1 inteqrasiya edilmiş korpus

Orta mürəkkəb ssenari: 2-3 əlavə

Yüksək mürəkkəblik və yüksək təhlükəsizlik tələbləri: 3-6 korpus

Addım 4: Qoruma səviyyəsini və materialını seçin

Shangming-in məhsulları IP30-dan IP66-a qədər qorunma səviyyələri təklif edir və materiallara soyuq haddelenmiş polad və paslanmayan polad daxildir.

Əgər təhlükəsizlik və kəşfiyyat tələbləriniz varsa və xüsusi quraşdırma yerinə əsaslanaraq gələcək texniki xidmətin rahatlığını yaxşılaşdırmaq lazımdırsa, lütfən bizimlə əlaqə saxlayın. Shangming texniki imkanları nəzərdən keçirəcək və çertyojlara və texniki tələblərə əsasən 1-2 iş günü ərzində kotirovka və nümunələr təqdim edəcək.

Tez-tez verilən suallar

S: Nəyə görə tək böyük şkaf əvəzinə Enerji Paylayıcı Qutuların Kiçik Tam Setini seçməlisiniz?

A: Kiçik, tam paylama qutuları faktiki ehtiyaclara uyğun olaraq müxtəlif funksional korpuslarla çevik şəkildə birləşdirilə bilər. Bəzi kabellər və komponentlər fabrikdə əvvəlcədən birləşdirilmişdir, bu da yerində quraşdırmanı daha sadə və sürətli edir və məhdud və ya qeyri-müntəzəm məkanlar üçün uyğundur. Baxım zamanı funksional rayonlaşdırma aydın şəkildə müəyyən edilir, nasazlıqların aradan qaldırılması və təmiri asanlaşır.

S: Gündəlik baxım və yoxlamanı necə yerinə yetirmək olar?

A: Həddindən artıq qızma və ya boşalma olmadığından əmin olmaq üçün bütün elektrik açarlarının və kontaktorların iş vəziyyətini hər rüb yoxlayın.

Mütəmadi olaraq korpusun içərisində yığılan tozları, xüsusən də soyuducu fanı və filtrləri təmizləyin. Qapı çərçivəsinin möhürlərini köhnəlmə və çatlama üçün yoxlayın və zəruri hallarda onları dəyişdirin.

İzləmə üçün hər texniki xidmətdən sonra yoxlama nəticələrini və düzəldici tədbirləri qeyd edin.
