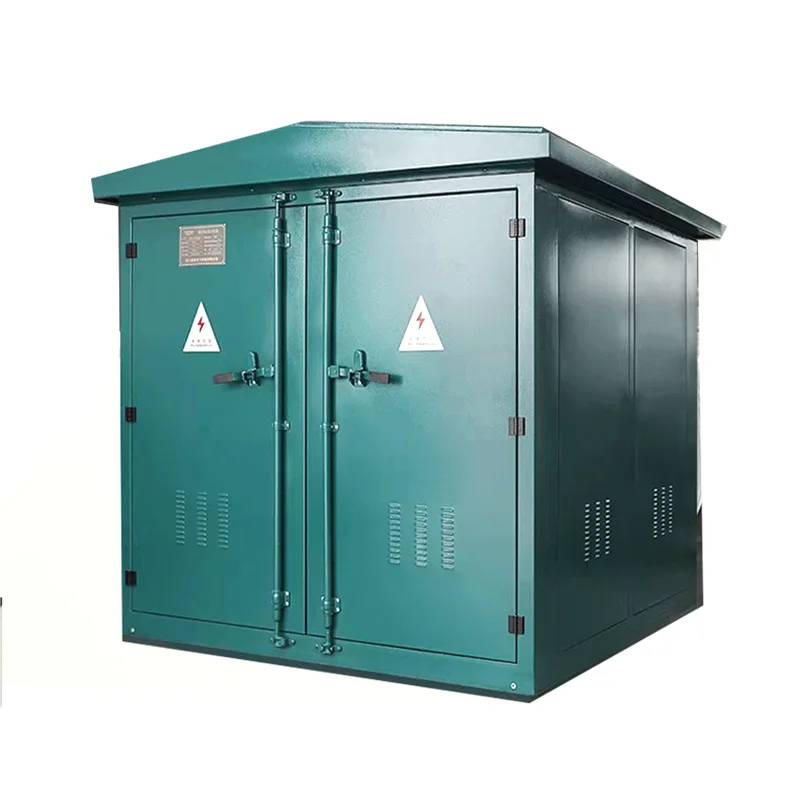

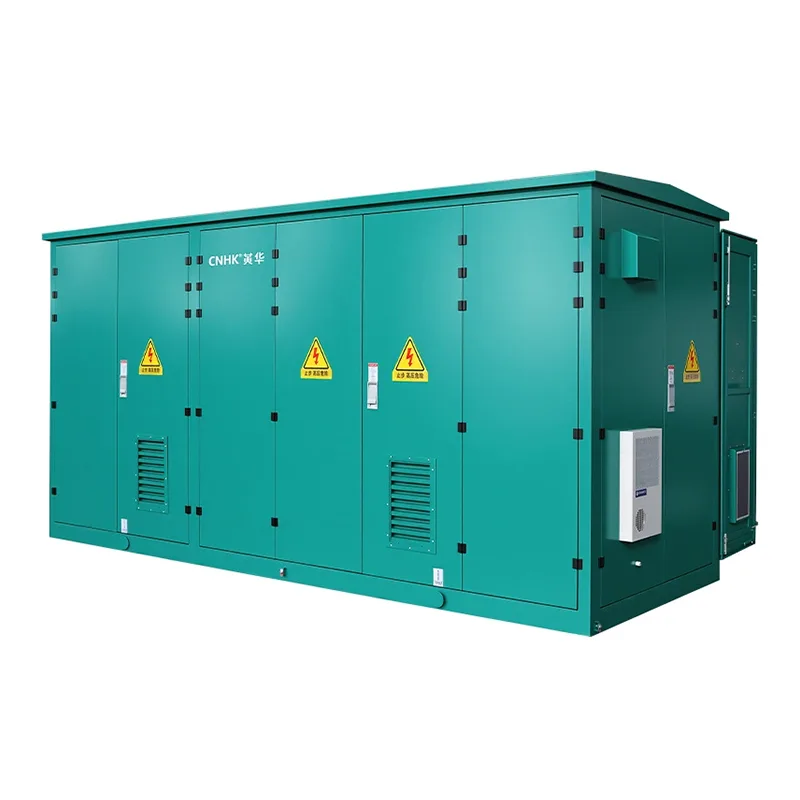

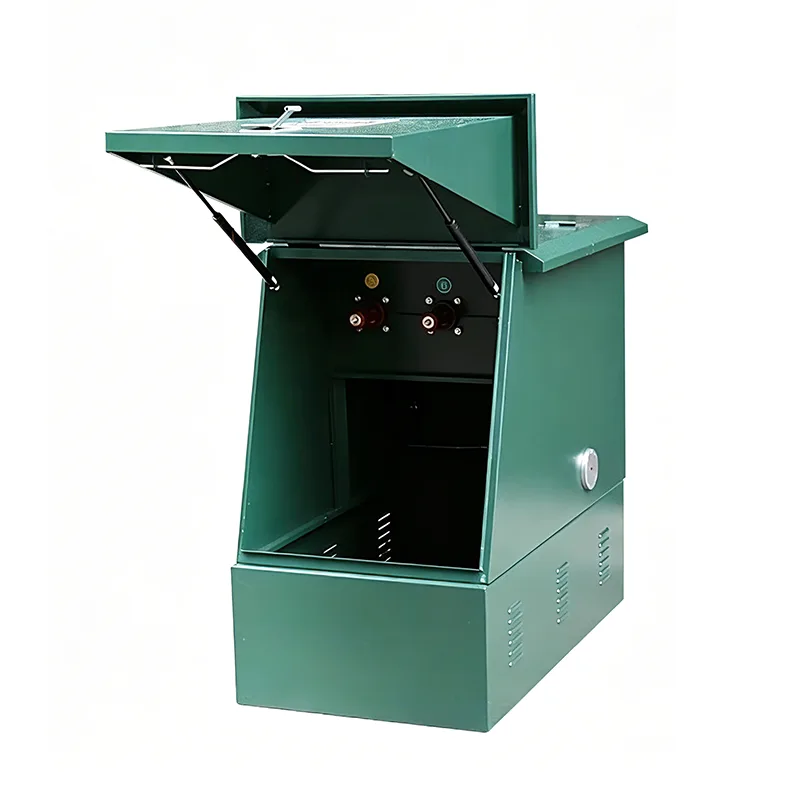

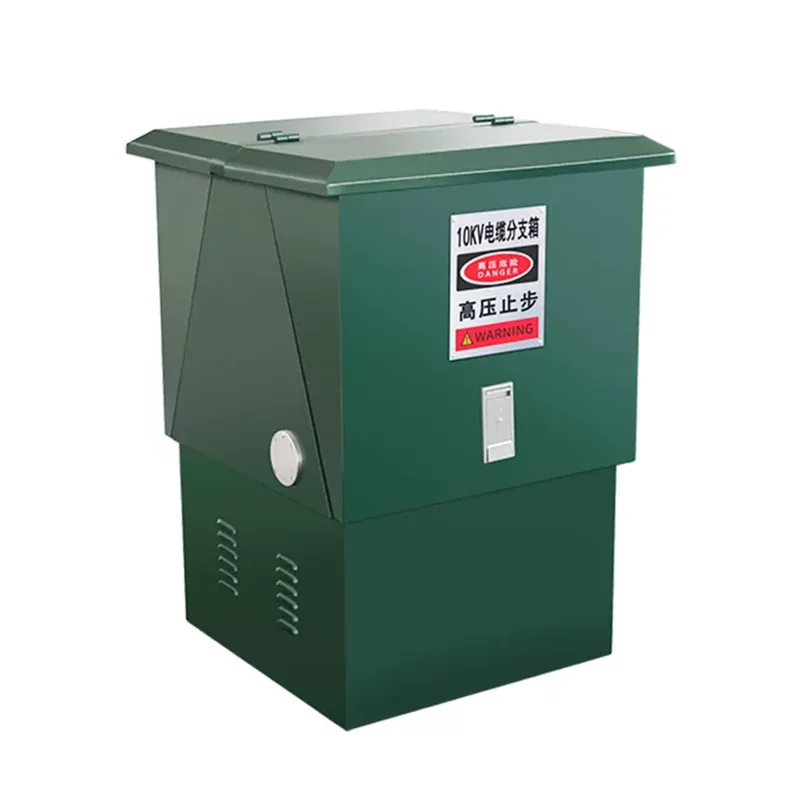

Yüksək gərginlikli kabel şöbəsi qutusu

6kV-35kV-lik orta gərginlikli paylayıcı şəbəkələrdə yüksək gərginlikli kabel filial qutularından istifadə olunur. Onlar fabrikdə yığılır və yüksək gərginlikli kabel birləşmələrinin qovşaq yığılması, kabel lyuklarının dəyişdirilməsi və terminal başlıqlarının yerində istehsalı vasitəsilə yerində quraşdırılır. Shangming, bu məhsulun istehsalçısı olaraq, onu layihənin faktiki ehtiyaclarına uyğun olaraq fərdiləşdirə bilər. Zəhmət olmasa bizimlə əlaqə saxlayın.

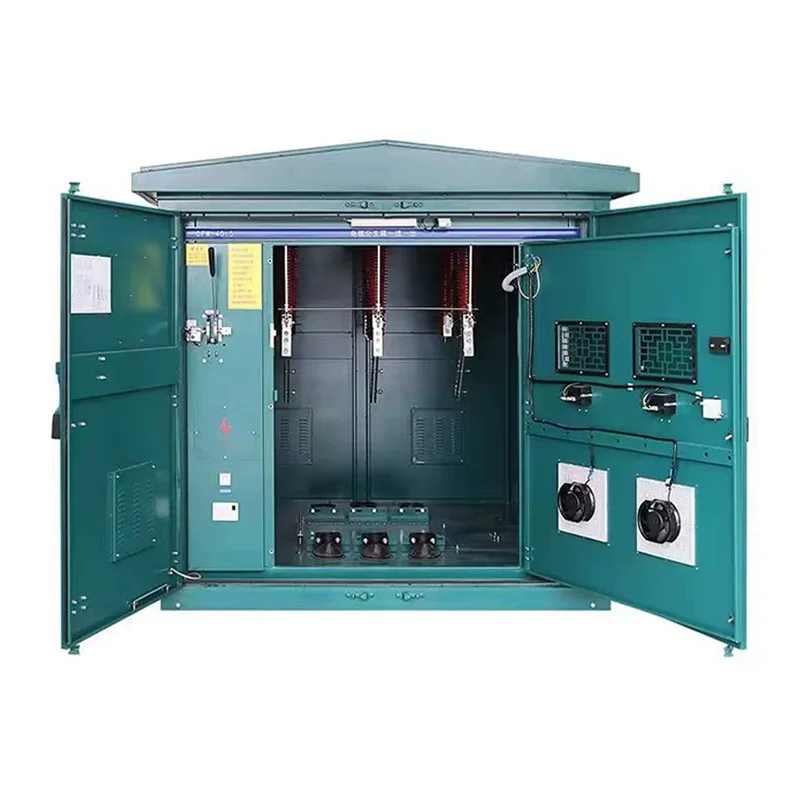

Struktur tərkibi

Yüksək gərginlikli kabel filial qutuları yüksək gərginlikli enerji paylama sistemlərində kabel qolları, qovşaqlar və qoruyucu komponentlər kimi xidmət edir. Əsasən bir əlaqə elementi olsa da, zəruri hallarda struktur komponentlərə qoruyucu qurğular əlavə edilə bilər.

1. Mühafizə: Korpus əsas komponentdir. Biz qapalı və ya açıq yüksək gərginlikli mühitlər üçün uyğun suya davamlı, toz keçirməyən, korroziyaya davamlı və hava şəraitinə davamlı xüsusiyyətləri təmin edən soyuq haddelenmiş polad və ya paslanmayan polad kimi yüksək möhkəmlikli metaldan istifadə edirik.

2. Əsas Kabel Bağlantısı Terminalı: Bu hissə alüminium və ya mis keçiriciləri dəstəkləyən, etibarlı əlaqəni və aşağı empedansı təmin edən böyük hissəli yüksək gərginlikli kabellər üçün istifadə olunur.

3. Filial Terminalları: Elektrik izolyasiyasını və filiallar arasında təhlükəsiz məsafələri təmin etmək üçün yüksək izolyasiyalı, istiliyədavamlı materiallarla daxildən təcrid olunmuş bir-bir çoxlu struktur.

4. İzolyasiya və Mühafizə Sistemi: Qısa qapanma, yanma və ya elektrik şoku qəzalarının qarşısını almaq üçün yüksək gərginlikli kollar və izolyasiya örtükləri ilə təchiz edilmişdir.

5. Mühafizə Qurğuları: Layihə tələblərinə əsasən, yüksək gərginlikli qoruyucular, yük açarları, ildırım vurması və həddindən artıq cərəyandan qorunma daxil olmaqla isteğe bağlıdır. Əsas xətt fasiləsiz enerji təchizatı təmin edərkən, filial sxemləri üçün müstəqil qorunma mümkündür.

Məhsul Xüsusiyyətləri

1. Yüksək gərginlikli təhlükəsizlik və izolyasiya

Yüksək Gərginlikli Kabel Şöbəsi qutusu 1kV~35kV və daha yüksək gərginlikli kabel şaxələnməsini dəstəkləyən, izolyasiya örtüyü olan yüksək möhkəm metal korpusu qəbul edir. Yüksək gərginlikli filiallar IEC/GB yüksək gərginlikli enerji paylama təhlükəsizlik standartlarına cavab verən alovlanma, qısaqapanma və ya elektrik şokunun qarşısını alaraq əsas magistraldan tam təcrid olunub.

2. Çox dövrəli budaqlanma funksiyası

Bu məhsul lazım olduqda dövrə sayının çevik konfiqurasiyasına imkan verən birdən çox çıxışlı kabel şaxələnməsini dəstəkləyir. Daxili şin və ya keçirici quruluş cərəyanı bərabər paylayır və müxtəlif filial cərəyan imkanları yük tələblərinə uyğun olaraq fərdiləşdirilə bilər, yüksək gərginlikli kabel naqillərini sadələşdirir və tikinti mürəkkəbliyini azaldır.

3. Yüksək mühafizə reytinqi

Shangming, yağış, toz, ultrabənövşəyi şüalanma və aşındırıcı mühitlərə qarşı müqavimət göstərən və yüksək temperaturda, aşağı temperaturda və rütubətli mühitlərdə uzunmüddətli işləməyə uyğunlaşa bilən faktiki ekoloji şəraitə əsasən IP54/IP65 qoruma reytinqləri ilə açıq filial qutularını fərdiləşdirə bilər.

4. Modul struktur

Filial qutularımız yığcam quruluşa, aydın naqillərə və qısa yerdə quraşdırma vaxtına malikdir və ənənəvi kabel quyuları ilə müqayisədə vaxta qənaət edir. Quraşdırma seçimlərinə divar montajı, döşəmə montajı və ya mötərizələrin bərkidilməsi daxildir. Baxım və genişləndirmə sadədir, əməliyyat səmərəliliyini artırır.

5. Uzun Ömür və Aşağı Baxım Xərcləri

Yüksək hava şəraitinə davamlı və korroziyaya davamlı materiallar seçdiyimiz üçün məhsulun xidmət müddəti effektiv şəkildə artır. Möhürlənmiş dizayn toz, rütubət və zərərvericilərin daxil olmasının qarşısını alır, nəticədə minimum gündəlik texniki xidmət və aşağı əməliyyat xərcləri.

Yüksək gərginlikli və aşağı gərginlikli kabel paylayıcı qutuların müqayisəsi

Tez-tez verilən suallar

S: Korpusun səthindəki gərginlik göstəricisi sönükdürsə, dövrənin enerjisiz olub-olmadığını deyə bilərəmmi?

A: Qətiyyən yox. Gərginlik göstəricisi yalnız əlavə istinad üçündür. İşıqlandırmayan göstərici zədələnmiş göstərici, nasaz sensor və ya yanmış qoruyucuya görə ola bilər. Hər hansı bir əməliyyatdan əvvəl, yerində sınaq üçün müvafiq gərginlik dərəcəsinə malik yüksək gərginlikli test cihazı istifadə edilməlidir.

S: Yoxlama zamanı korpusdan cüzi xışıltı səsi eşitsəm nə etməliyəm?

A: Təftiş üçün dərhal elektrik kəsilməsini tələb edin. Tıslama adətən qismən boşalmanın əlamətidir, bu, daxili izolyasiyanın çatladığını və ya düzgün quraşdırılmaması səbəbindən boşalma yolunun yarana biləcəyini göstərir. Dərhal həll edilmədikdə, bu, tez bir zamanda fazadan fazaya qısaqapanmaya çevrilə bilər və ya hətta korpusun partlamasına səbəb ola bilər.

S: SF6 izolyasiyası ilə bərk izolyasiya arasında necə seçim edə bilərəm?

A: SF6 izolyasiyası: Güclü qövs söndürmə imkanlarına malik olduqca yetkin texnologiya, lakin istixana qazı emissiyalarını əhatə edir və müntəzəm təzyiqölçən monitorinqini tələb edir.

Bərk izolyasiya: Qazsız qorunma, daha ekoloji cəhətdən təmiz, son dərəcə yüksək ekoloji tələblərə malik ərazilər və ya yüksək hündürlükdə olan bölgələr üçün uyğundur, daxili hava qabarcıqlarının qarşısını alır.
