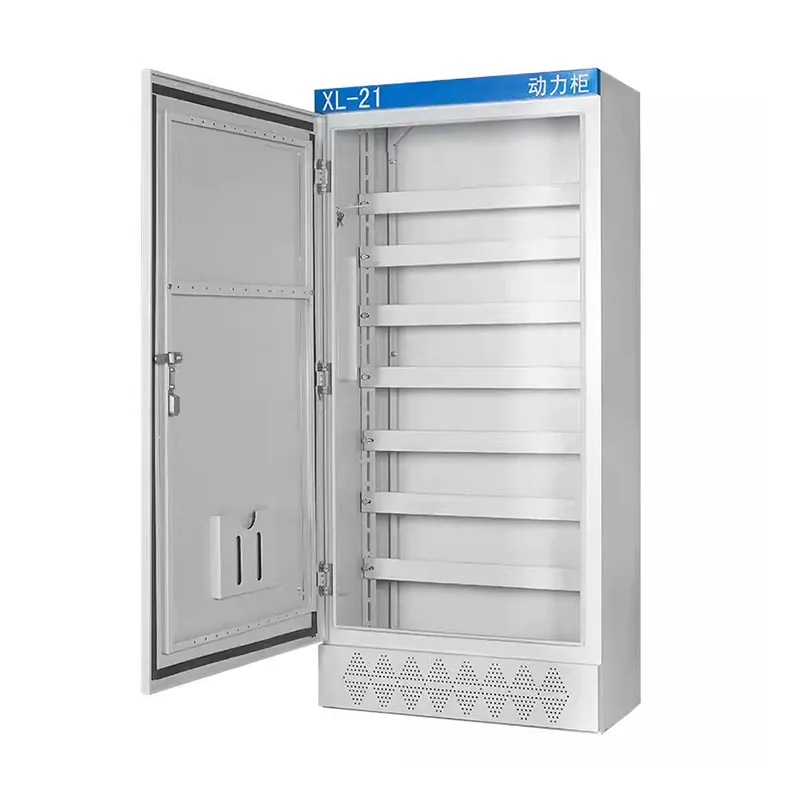

XL-21 Aşağı Gərginlikli Elektrik Paylayıcı Şkaf

XL-21 Aşağı Gərginlikli Enerji Paylayıcı Şkaf Çin istehsalçısı Shangming tərəfindən təmin edilir. Aylıq istehsal gücü 3000 ədəddən çox olan tam istehsal imkanlarımız var. Biz fərdi təsvirləri, komponentlərin satın alınmasını və zavod sınaqlarını dəstəkləyirik. Həll hazırlamağa başlamaq üçün istənilən vaxt bizimlə əlaqə saxlaya bilərsiniz.

Məhsulun strukturu

XL-21 aşağı gərginlikli enerji paylayıcı şkafı sadəlik, etibarlılıq və texniki xidmətin asanlığına üstünlük verən tam qapalı, sabit və şaquli olaraq bölünmüş struktur dizaynına malikdir.

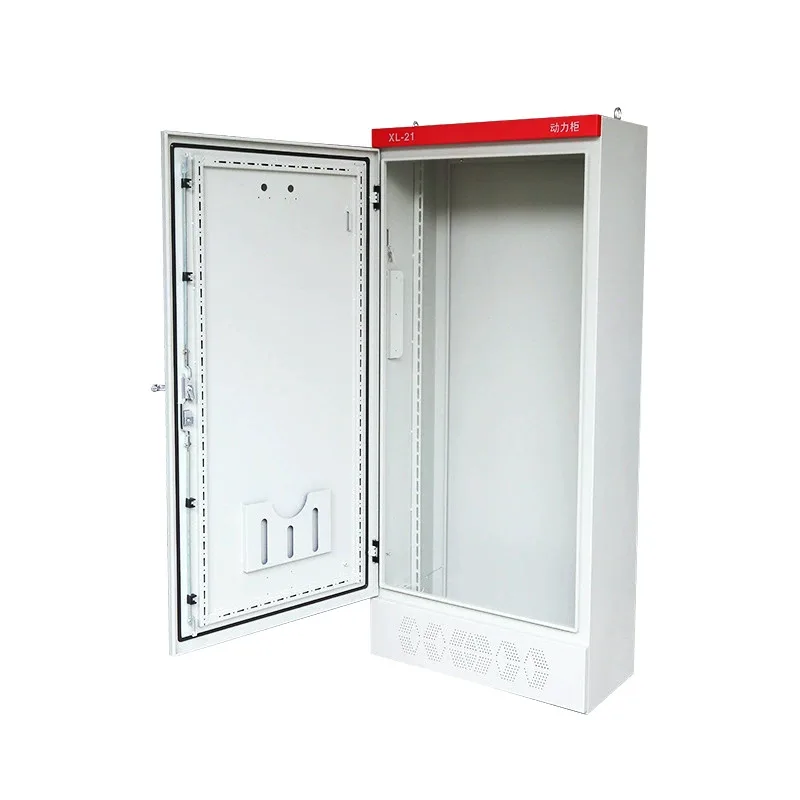

1. Şkafın xarici görünüşü

XL-21 şkafı soyuq haddelenmiş polad təbəqədən hazırlanmışdır, əyilmiş və qaynaqlanmışdır, ağır elektrik açarları və şinləri dəstəkləmək üçün kifayət qədər möhkəmlik təmin edir. Qoruyucu qapı, açılış bucağı 110°-dən çox olan tək açılan dizayndır. Toz keçirmə qabiliyyətini artırmaq üçün qapı kənarlarının ətrafında poliuretan sızdırmazlıq zolaqları quraşdırılmışdır.

Daxili tərəflərdə element ölçülərinə uyğun olaraq şüaların və montaj lövhələrinin tənzimlənməsini asanlaşdıran perforasiyalı şaquli profillər var.

2. Daxili tərtibat

XL-21 vahid, inteqrasiya olunmuş məkan olsa da, bir neçə funksional sahəyə bölünür:

Üst şin sahəsi: Əsas daxil olan şin şkafın yuxarı hissəsində yerləşir, izolyatorlarla bərkidilir və mis şinlərin üfüqi və ya şaquli uzadılmasını dəstəkləyir.

Mərkəzi Komponent Sahəsi: Bu, ayırıcı açarları, elektron açarları, kontaktorları, istilik rölelərini və s. quraşdırmaq üçün istifadə olunan əsas sahədir.

Aşağı məftil sahəsi: Kabel girişi üçün aşağı hissədə geniş yer ayrılır və xüsusi neytral və torpaq şinləri daxildir.

3. Aşağı və Kabel Giriş/Çıxış Dizaynı

Paylayıcı şkafın alt hissəsində kabellərin sayından asılı olaraq açılışlarla fərdiləşdirilə bilən və kabel örtükləri ilə istifadə oluna bilən böyük, çıxarıla bilən panel var.

Şkafın yerdən hündürlüyünü artırmaq üçün 50-100 mm hündürlüyündə kanallı polad baza quraşdırıla bilər ki, bu da nəmdən qorunma təmin edir və forkliftin idarə edilməsini asanlaşdırır.

Məhsulun Üstünlükləri

1. Geniş tətbiq

XL-21 Aşağı Gərginlikli Enerji Paylayıcı Şkaf klassik aşağı gərginlikli elektrik paylayıcı şkaf quruluşuna malikdir. Onun yetkin texnologiyası və yüksək standartlaşması onu uzun müddət ərzində sübut edilmiş etibarlılığı ilə fabriklərdə, tikinti layihələrində və bələdiyyə layihələrində geniş istifadə etməyə imkan vermişdir.

2. Güc yükünün paylanması üçün uyğundur

Peşəkar istehsalçı kimi Shangming mühərriklər, nasoslar, fanatlar və digər enerji avadanlıqları üçün enerji təchizatı sistemləri dizayn edir. Məhsullar əla cərəyan keçirmə qabiliyyətinə malikdir, davamlı işləyə bilir və yüksək yük tətbiqlərinin tələblərinə cavab verir.

3. Sağlam və Davamlı

Karbon polad, sinklənmiş polad və paslanmayan polad da daxil olmaqla bir neçə material mövcuddur. İstifadə olunan materialdan asılı olmayaraq, şkafın konstruktiv dizaynı kifayət qədər möhkəmlik və zərbə müqavimətini təmin edərək onu sənaye mühitlərində uzunmüddətli istifadəyə uyğun edir.

4. Rahat Baxım

Elektrik şkafının daxili elektrik komponentləri sistematik şəkildə aydın sxemlərlə təşkil edilmişdir. Bu, kabinetin ön hissəsində, yuxarı sağ sütunda yerləşən bıçaq açarı ilə işləyən tək sağ qapıya malikdir. Ölçü alətləri və siqnal enerji təchizatı qapıya quraşdırılıb, asan yoxlama və texniki qulluq üçün qapı açıq olduqda tam ekspozisiyanı təmin edir.

5. Güclü Uyğunluq

XL-21 aşağı gərginlikli paylayıcı şkafımız müxtəlif layihələrin ehtiyaclarını ödəmək üçün müxtəlif idarəetmə və mühafizə sxemlərinə uyğunlaşaraq, elektrik açarları, kontaktorlar və istilik releləri kimi əsas elektrik komponentləri ilə çevik şəkildə konfiqurasiya edilə bilər.

6. Xərc üstünlüyü

Çekmece şkafları kimi mürəkkəb strukturlarla müqayisədə XL-21 paylama şkafı sadə quruluşa və idarə olunan istehsal xərclərinə malikdir və bu, onu iqtisadi səmərəlilik və sabitlik üçün yüksək tələblərə malik layihələr üçün ideal edir.

XL-21 paylama şkafı üçün quraşdırma mühiti tələbləri hansılardır?

Bu XL-21 Aşağı Gərginlikli Elektrik Paylayıcı Şkaf əsasən 50Hz AC tezliyi və 500V-dan aşağı gərginlikli üç fazalı üç telli və üç fazalı dörd telli enerji sistemlərində güc və işıqlandırma paylanması üçün istifadə olunur. Layihənizə və ya faktiki quraşdırmaya başlamazdan əvvəl quraşdırma mühitini müəyyən edə bilərsiniz. İstehsalçı olaraq biz aşağıdakı təklifləri təqdim edirik:

1. Ətraf mühitin temperaturu

Normal işləmə temperaturu: -5 ℃ ilə + 40 ℃;

24 saat ərzində orta temperatur: +35 ℃-dən çox olmayan;

Saxlama və daşınma temperaturu: -25 ℃ ilə + 55 ℃ (qısamüddətli);

Qeyd: Yüksək temperaturlu mühitdə quraşdırılıbsa, təkmilləşdirilmiş ventilyasiya və ya azaldıcı dizayn tələb olunur.

2. Hündürlük

Quraşdırma hündürlüyü 2000 metrdən az və ya ona bərabər olmalıdır.

2000 metrdən yuxarı, standartlara uyğun olaraq azalma tələb olunur.

3. Nisbi Rütubət

Quraşdırma mühitinin temperaturu +40 ℃ olduqda, nisbi rütubət ≤ 50% olmalıdır.

Daha aşağı temperaturda daha yüksək rütubətə icazə verilir.

4. Quraşdırma yeri

XL-21 elektrik şkafı yalnız daxili quraşdırma üçündür.

Aşağıdakı yerlərdə quraşdırmaq qadağandır: kölgəsiz açıq ərazilərdə, partlayıcı qazlar və ya toz olan təhlükəli yerlərdə, yüksək korroziyalı mühitlərdə və ya güclü toz və ya keçirici toz olan yerlərdə.

5. Mexaniki və vibrasiya şərtləri

Quraşdırma mühiti güclü vibrasiya və ya təsirdən azad olmalıdır. Vibrasiya tezliyi ≤ 10 Hz, sürətlənmə ≤ 0,5 q. Quraşdırma təməli sabit olmalıdır, eyni platformanı böyük mühərriklər və ya ştamplama avadanlığı ilə paylaşmaqdan çəkinməlidir.

Quraşdırıldıqdan sonra şkaf əsasən şaquli vəziyyətdə, şaquli əyilmə ≤ 5° saxlanılmalıdır, əks halda bu, işləmə mexanizminin xidmət müddətinə təsir edəcəkdir.

6. Havalandırma və İstilik Yayılma Məkanı

Şkafın ön və arxa hissəsində texniki xidmət üçün giriş təmin edilməlidir. Ön əməliyyat səthi ≥ 0,8 m, tövsiyə olunan 1,0 m olmalıdır. Arxa hissədə texniki xidmət tələb olunursa, ≥ 0,8 m tələb olunur. Şkafın yuxarı hissəsi tavandan ən azı 0,5 m məsafədə olmalıdır. Bir neçə şkaf yan-yana düzüldükdə, onların arasında boşluğa ehtiyac yoxdur; onlar birbaşa yığıla bilər. Bununla belə, bütün cərgənin hər iki ucunda havalandırma sahəsi buraxılmalıdır.

7. Yanğının qarşısının alınması və təhlükəsizlik tələbləri

Quraşdırma sahəsi yanar olmayan bir quruluş olmalıdır. Yanan və partlayıcı materiallar quraşdırma yerindən 1 metr məsafədə saxlanılmamalıdır.

Torpaq düz və quru olmalıdır. Suyun daxil olmasının qarşısını almaq üçün yerdən 100-200 mm hündürlükdə beton təməl qurmaq tövsiyə olunur.

8. Elektromaqnit mühiti

İkinci dərəcəli idarəetmə sxemlərinə müdaxilənin qarşısını almaq üçün quraşdırma yeri yüksək güclü tezlik çeviriciləri və yüksək tezlikli avadanlıqlardan uzaq olmalıdır. Güclü elektromaqnit müdaxiləsi varsa, idarəetmə xətləri üçün qoruyucu kabellərdən istifadə etmək və onları ayrı bir kabel kanalına çəkmək tövsiyə olunur.
