Fotovoltaik birləşdirici qutu

Shangming, Çindən yüksək keyfiyyətli fotovoltaik kombin qutusu istehsalçısıdır. Bizim 5-dən çox istehsal xətti olan öz fabrikimiz var və standart spesifikasiyalı məhsullar sürətli çatdırılma ilə asanlıqla əldə edilə bilər. Fərdiləşdirmə də bizim gücümüzdür; həll yollarını müzakirə etmək və pulsuz təklif almaq üçün bizimlə əlaqə saxlayın.

Fotovoltaik birləşdirici qutular niyə lazımdır?

Orta və böyük miqyaslı fotovoltaik elektrik stansiyasında adətən yüzlərlə və hətta minlərlə günəş paneli var. Hər bir panel birbaşa çeviriciyə naqillə bağlansaydı, bu, bir çox problemə səbəb olardı. Birincisi, naqillər qarışıq olacaq, tikinti çətinliyini əhəmiyyətli dərəcədə artıracaq və çox miqdarda DC kabelinin istehlakı xərcləri əhəmiyyətli dərəcədə artıracaq.

Eyni zamanda, itkilər artacaq və kiçik cərəyanların uzun məsafələrə ötürülməsi gərginliyin əhəmiyyətli dərəcədə azalması ilə nəticələnəcək. Daha sonra, texniki xidmət də çətin bir problemə çevriləcək, çünki nasaz simləri tez tapmaq çətin olacaq.

Bu problemləri həll edən kombinator qutuları buradan gəlir. Onlar kiçik axınları vahid çıxışa birləşdirərək nəqliyyat qovşağı kimi fəaliyyət göstərirlər.

Modulun tərkibi

Əsas funksiyalar

Cari Kolleksiya: Fotovoltaik birləşdirici qutu mərkəzi olaraq bir neçə fotovoltaik moduldan DC cərəyanını çıxarır, DC kabellərinin sayını azaldır və sistemin mürəkkəbliyini və dəyərini azaldır.

Sistem Mühafizəsi: Kombinator qutusu hər bir sətir və ümumi çıxış üçün həddindən artıq cərəyan, qısaqapanma, əks əlaqə və dalğalanmadan qorunma təmin edir, nasazlığın artmasının qarşısını alır.

Təhlükəsizlik izolyasiyası: DC ayırma açarı texniki xidmət və ya nasazlıqlar zamanı sürətli əlaqəni kəsməyə imkan verir, əməliyyat təhlükəsizliyini artırır.

Əməliyyat Monitorinqi: Ağıllı model seçilərsə, xətanın yerini və performans təhlilini asanlaşdıran simli cərəyan, gərginlik, temperatur və ildırımdan qorunma statusunun real vaxt rejimində monitorinqi mümkündür.

Əsas növlər

Fotovoltaik (PV) birləşdirici qutuların müxtəlif növləri müxtəlif tətbiq ssenarilərinə uyğun olaraq sistem daxilində quraşdırma yerində, gərginlik səviyyəsində və intellekt səviyyəsində dəyişir.

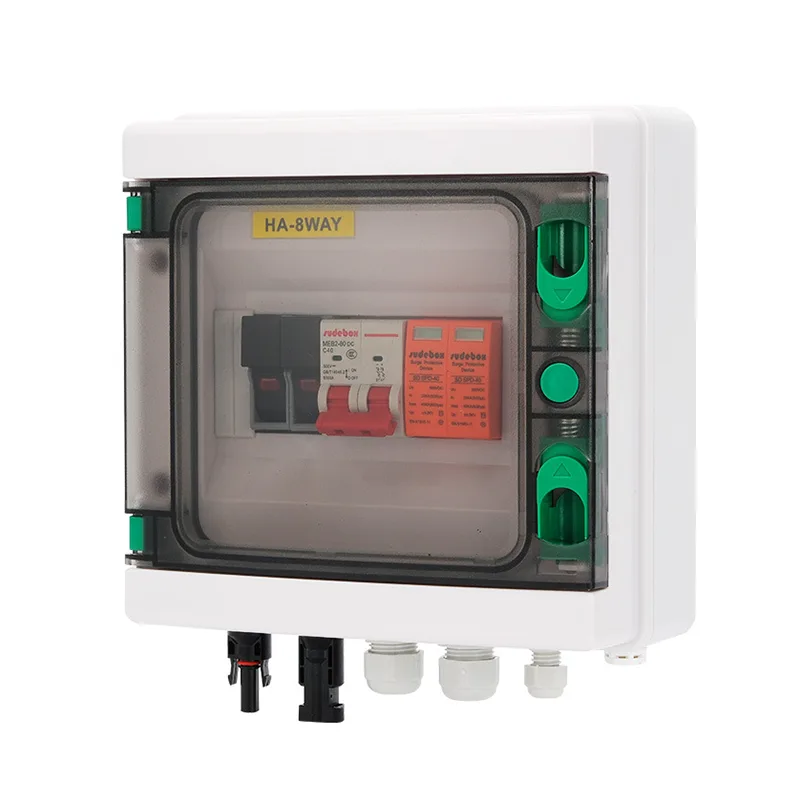

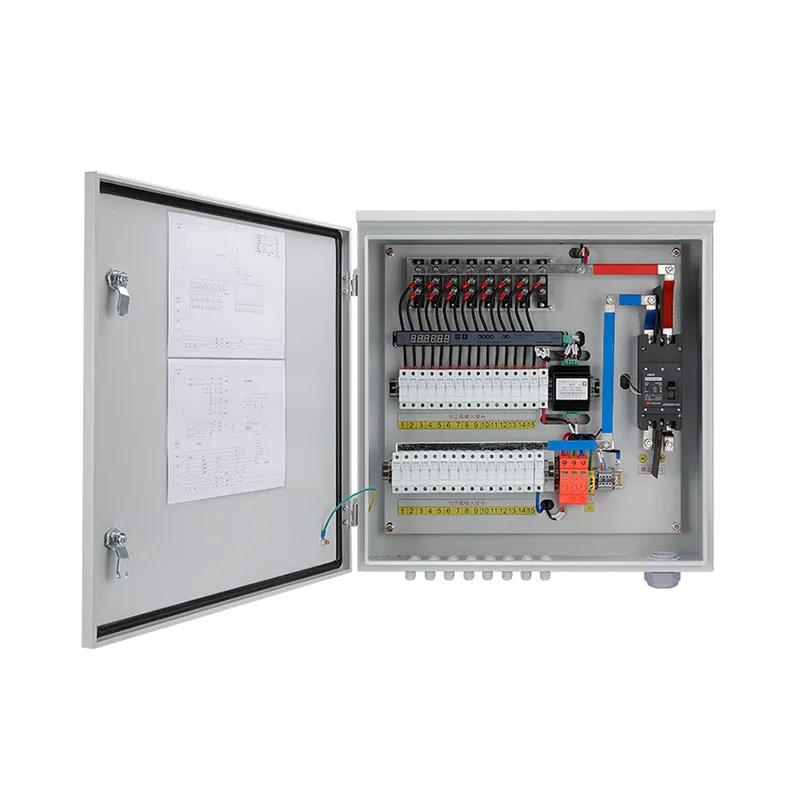

1. DC Combiner Box

PV modulları və DC çevirici arasında quraşdırılmış PV elektrik stansiyalarında ən çox yayılmışdır.

Funksiya: Çoxlu PV sətirlərindən gələn DC gücünü birləşdirir və onu mərkəzləşdirilmiş çeviriciyə verir.

Əsas konfiqurasiya: DC qoruyucuları, DC dövrə açarları və SPD-ləri ehtiva edir.

Tətbiq edilə bilən ssenarilər: Böyük miqyaslı yerə quraşdırılmış elektrik stansiyaları, mərkəzləşdirilmiş PV sistemləri.

2. AC Kombinator qutusu

Əsasən simli çeviricilərdən istifadə edən sistemlərdə istifadə olunur. O, çeviricinin AC çıxış tərəfi ilə gücləndirici transformator arasında quraşdırılır.

Funksiya: Çoxlu simli çeviricilərdən AC güc çıxışını birləşdirir.

Əsas konfiqurasiya: AC dövrə açarları, AC dalğalanma qoruyucuları, ayırıcı açarlar; bəzilərinə enerji sayğacı da daxil ola bilər.

Tətbiq edilə bilən ssenarilər: Kommersiya və sənaye damı PV, paylanmış invertorlardan istifadə edən yerə quraşdırılmış elektrik stansiyaları.

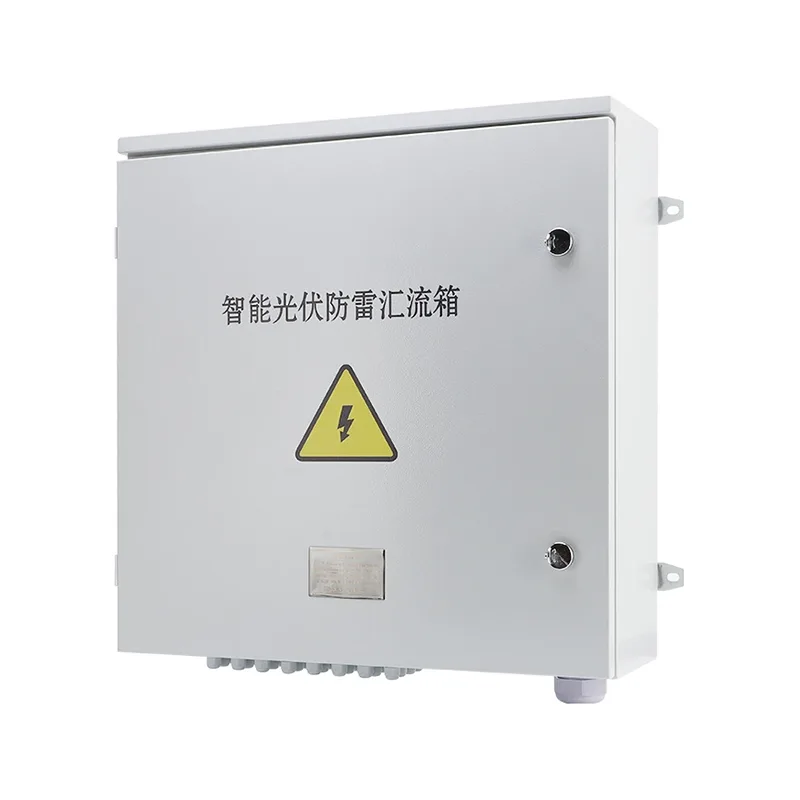

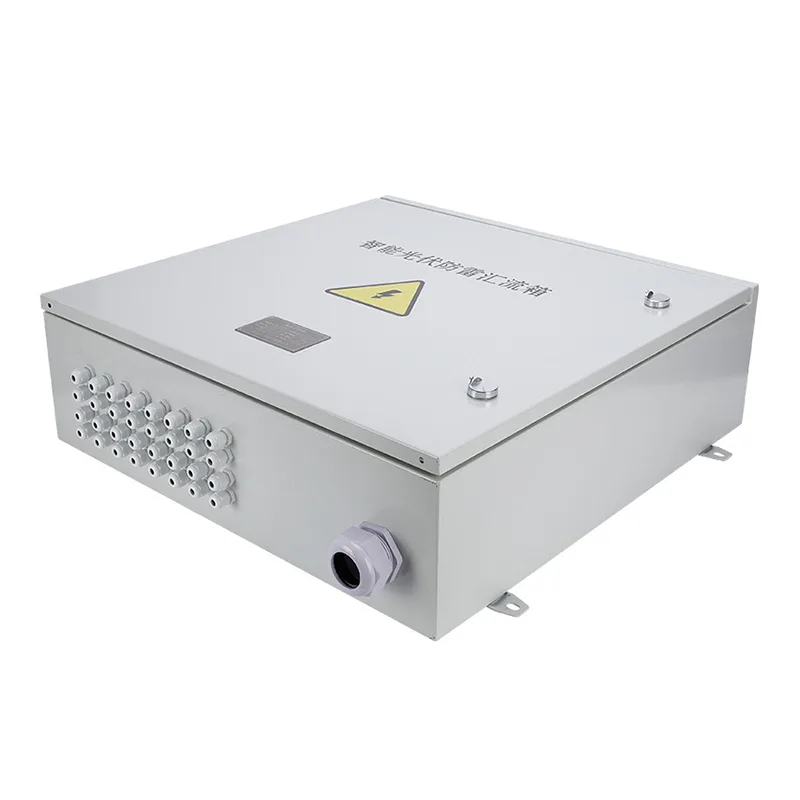

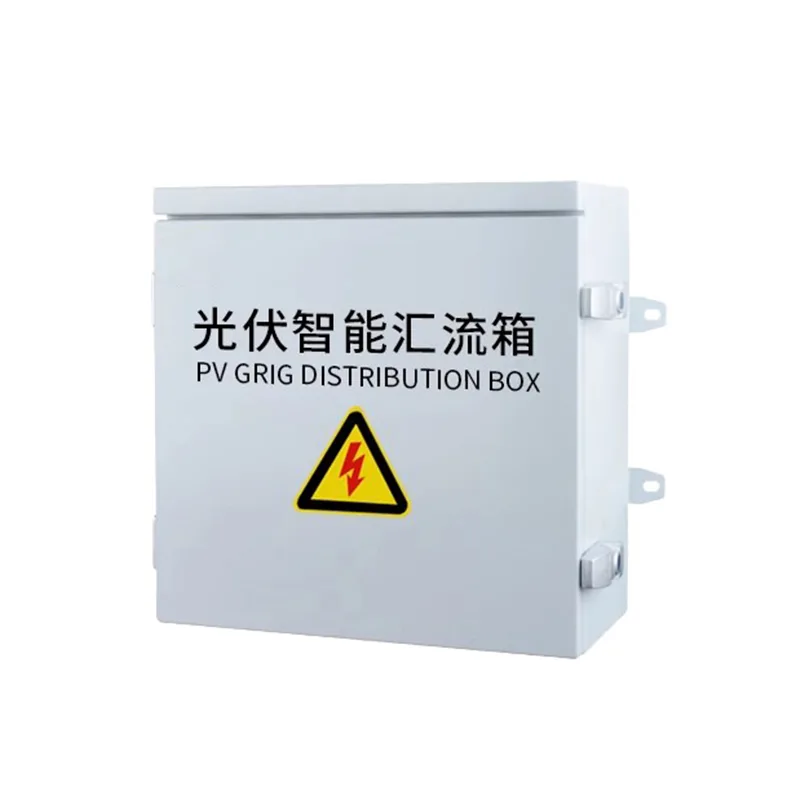

3. Ağıllı Kombinator qutusu

Bu tip qutu əsas kombinator qutusuna monitorinq modulu əlavə edir və hazırda orta və böyük ölçülü elektrik stansiyaları üçün əsas seçimdir.

Funksiyalar: Cərəyanı birləşdirməklə yanaşı, real vaxt rejimində hər bir daxil olan xəttin cərəyanını, ümumi gərginliyi, daxili temperaturu və dalğalanma qoruyucu vəziyyətini izləyə bilər.

Texniki Üstünlüklər: Məlumatların yüklənməsi vasitəsilə texniki qulluqçular uzaqdan hansı günəş panellərinin kölgələndiyini və ya zədələndiyini müəyyən edə bilər ki, bu da dəqiq təmirə imkan verir.

Zəmanət və Satışdan Sonra Xidmət

Shangming Factory keyfiyyət təminatı, xüsusən də fərdiləşdirilmiş məhsullar üçün 1 illik zəmanət və standart məhsullar üçün 2 illik zəmanət təmin edir. Zəmanət şkaf materialı qüsurlarını, komponentlərin nasazlıqlarını (normal istifadə zamanı) və istehsal prosesi ilə bağlı problemləri əhatə edir. Yanlış quraşdırma, sui-istifadə, təbii fəlakətlər və ya icazəsiz dəyişikliklər nəticəsində dəymiş ziyan əhatə olunmur.

Satışdan sonrakı problemlər olduqda, biz onları aşağıdakı prosesə uyğun olaraq həll edəcəyik: Problem barədə məlumat verin (nasazlığın fotolarını/videolarını və sifariş nömrəsini təqdim edin) → Texniki qrup 4 saat ərzində cavab verir → Uzaqdan diaqnostika (parametrlərin tənzimlənməsi və ya kiçik komponentlərin dəyişdirilməsi üzrə pulsuz təlimat; zəmanət müddəti ərzində pulsuz əvəzedici hissələrin dəyişdirilməsi) → Problem yerində həll olunacaq və ya məhsul əldən veriləcək. təmir/dəyişmə üçün geri qaytarıldı (zəmanət müddəti ərzində xərclər tərəfimizdən ödəniləcək); fövqəladə hallarda, müştəri itkilərini minimuma endirmək üçün ilk növbədə əvəzedici məhsullar təmin edilə bilər.
