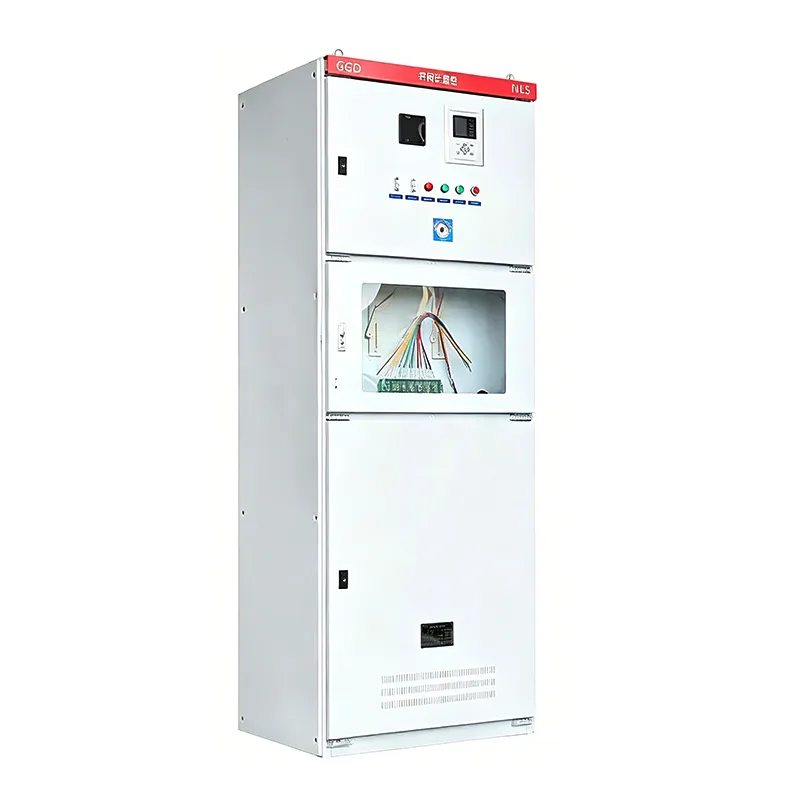

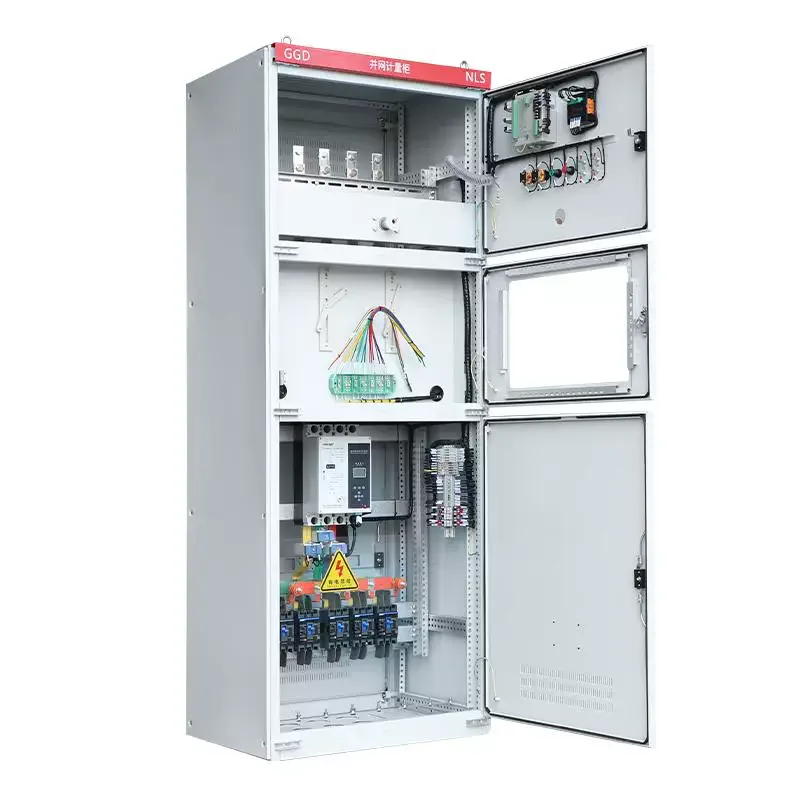

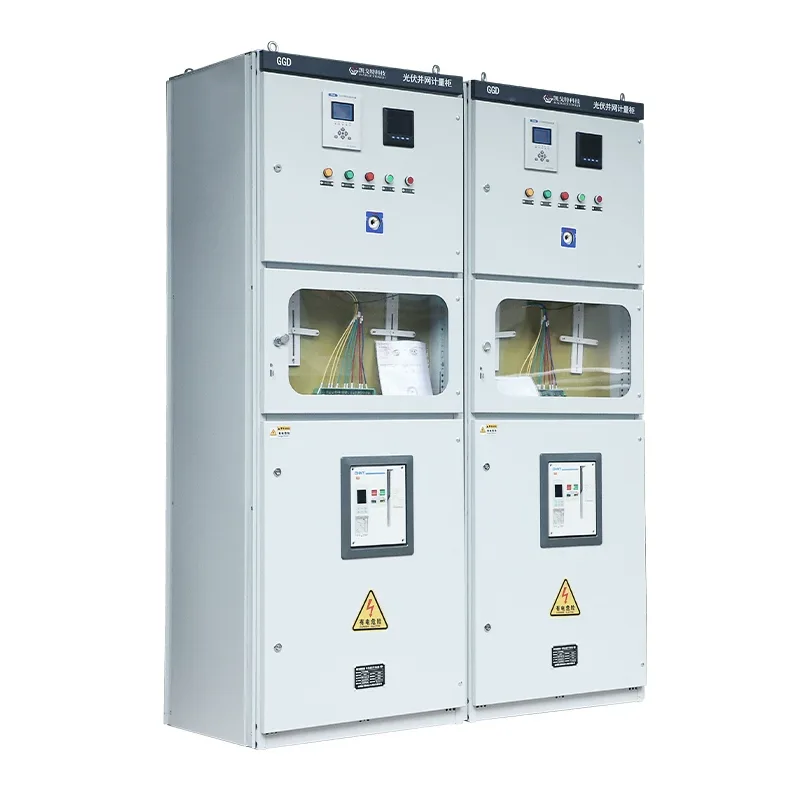

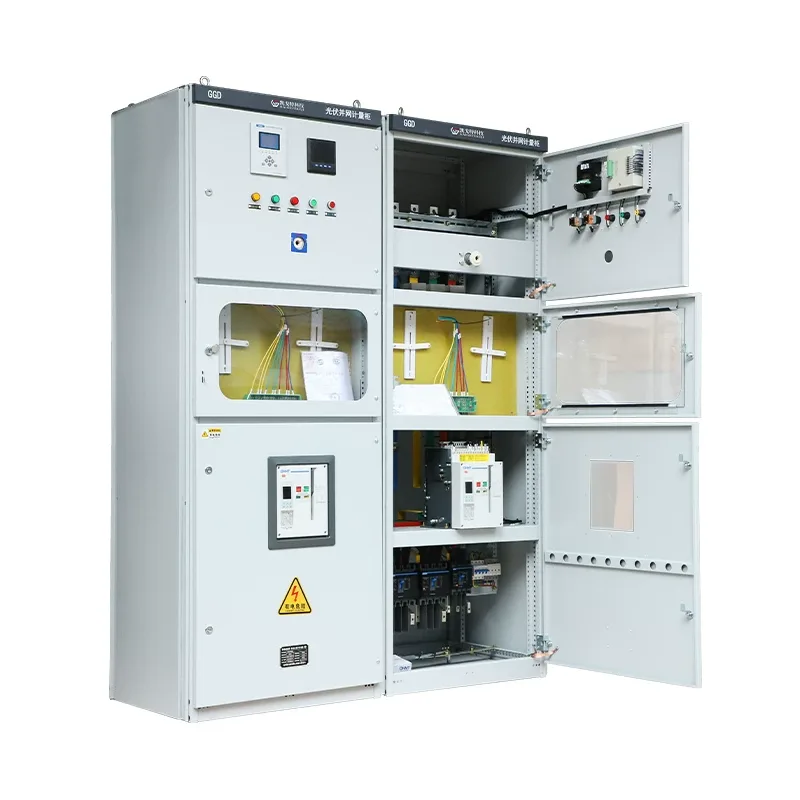

Fotovoltaik Şəbəkəyə Bağlı Şkaf

Fotovoltaik şəbəkəyə qoşulmuş şkaflar qorunma, ölçülmə, izolyasiya, adalanma əleyhinə və məlumat mübadiləsində mühüm rol oynayır. Onlar peşəkar istehsalçı Shangming tərəfindən hazırlanmış və istehsal edilmişdir. Biz zəmanət təklif edirik və sifarişinizlə birlikdə tam sənədləşmə və sertifikat təqdim edəcəyik.

Fotovoltaik Şəbəkəyə Bağlı Şkafın Funksiyaları Nələrdir?

Enerji toplanması: PV şəbəkəsinə qoşulmuş şkaf bir və ya bir neçə simli çeviricidən AC gücünü toplayır.

Təhlükəsizlik izolyasiyası: Şəbəkəyə texniki xidmət göstərildikdə və ya PV sistemi nasaz olduqda, o, elektrik kəsiciləri və ya ayırıcılar vasitəsilə enerji təchizatını fiziki olaraq ayırır, personalın və avadanlıqların təhlükəsizliyini təmin edir.

Qoruma funksiyaları: PV şəbəkəsinə qoşulmuş şkaf həddindən artıq cərəyan, həddindən artıq gərginlik, aşağı gərginlik və tezlik anomaliyalarından qorunur. Ən əsası, o, adalara qarşı qorunma xüsusiyyətinə malikdir, əsas şəbəkə əks enerji ötürülməsinin və texniki xidmət personalına potensial elektrik şokunun qarşısını ala bilmədikdə şəbəkəyə qoşulma nöqtəsini avtomatik olaraq ayırır.

Ölçmə və Monitorinq: Avadanlıqda həm istehsal olunan, həm də istehlak olunan elektrik enerjisini qeyd edən daxili elektrik sayğacı, adətən iki istiqamətli sayğac var.

Fotovoltaik Şəbəkəyə Bağlı Şkaf və Fotovoltaik Kombinator Qutusu Arasındakı Fərq

Quraşdırma tədbirləri

Fotovoltaik şəbəkəyə qoşulmuş bir şkaf quraşdırarkən, transformatora və ya əsas paylama şkafına mümkün qədər yaxın quraşdırılmalıdır. Daha qısa kabellər daha az gərginlik düşməsi ilə nəticələnir. Kabel çox uzundursa, şəbəkəyə qoşulma nöqtəsindəki gərginlik pik enerji istehsalı zamanı yüksələcək, inverterin həddindən artıq gərginlikdən qorunmasını işə salacaq və tez-tez açılmalara səbəb olacaqdır.

Xarici şəbəkəyə qoşulmuş qutular üçün birbaşa günəş işığında quraşdırma qəti qadağandır. Yüksək temperaturlar elektrik açarının termal olaraq sıradan çıxmasına səbəb ola bilər ki, bu da yanlış açmaya səbəb olur. Binanın şimal divarında yer seçməyi və ya günəşdən qoruyucu quraşdırmağı məsləhət görürük.

Operatorun fövqəladə vəziyyətdə ayırıcı açarı tez çevirə bilməsini təmin etmək üçün şkafın qarşısında ən azı 800mm-1000mm iş sahəsinin qalmasına əmin olun.

Tez-tez verilən suallar

S: Nə üçün şəbəkəyə qoşulmuş şkafdakı elektrik açarı günorta saatlarında pik enerji istehsalı zamanı gözlənilmədən işə düşür?

A: Araşdırılmalı olan səbəblər:

Şəbəkənin həddindən artıq gərginliyi: Bu, ən çox görülən səbəbdir. Günəş enerjisi istehsalı günorta saatlarında ən güclüdür və ətrafdakı elektrik enerjisi istehlakı aşağı olarsa, şəbəkəyə qoşulma nöqtəsində gərginlik yüksələcək. Gərginlik şəbəkəyə qoşulmuş şkaf tərəfindən müəyyən edilmiş qorunma limitini aşdıqda, kabinet avtomatik olaraq işə düşəcək.

Temperaturun düşməsi: Şəbəkəyə qoşulmuş şkafda zəif istilik yayılması. Günorta saatlarında yüksək cərəyan axını şkafın daxili temperaturunun çox yüksək olmasına səbəb olur, bu da elektrik açarının istilik mühafizəsinin nasazlığına səbəb olur.

Qeyri-uyğun tənzimləmə: Elektrik açarının təyin cərəyanı çeviricinin maksimum çıxış cərəyanına çox yaxındır.

Həll yolları: Gərginlik qeydlərini yoxlayın. Şəbəkə gərginliyi çox yüksəkdirsə, transformator kranını aşağı salmaq və ya qoruma parametrlərini tənzimləmək üçün enerji təchizatı bürosu ilə əlaqə saxlayın.

S: Şəbəkəyə qoşulmuş şkafdakı dalğalanma qoruyucusu nasazdırsa və dəyişdirilməsə, hansı nəticələrə səbəb ola bilər?

A: Qısa müddətdə enerji istehsalına təsir etməyəcək, lakin ildırımdan qorunma itirəcək. Günəş elektrik stansiyaları əsasən ildırım induksiyasının çox tez-tez baş verdiyi açıq damlarda yerləşir. İnduksiya edilmiş ildırım zamanı yüksək gərginlik birbaşa şəbəkəyə qoşulmuş kabinetə nüfuz edə və çeviriciyə daxil ola bilər və yüz minlərlə yuan dəyərində olan komponentlərin yanmasına səbəb olur.

Tövsiyə edirik ki, SPD status pəncərəsi qırmızı rəngə çevrilirsə, onu dərhal dəyişdirmək lazımdır.

S: Adi aşağı gərginlikli paylayıcı şkaf xüsusi fotovoltaik şəbəkəyə qoşulmuş şkafı əvəz etmək üçün istifadə edilə bilərmi?

A: Xeyr, onu birbaşa əvəz etmək olmaz. Müntəzəm paylayıcı şkaflarda iki istiqamətli ölçmə, adadan qorunma məntiqi və aşağı gərginlik söndürmə funksiyası yoxdur.

Enerji təchizatı bürosu qəbul sınaqları zamanı bu fotovoltaik komponentləri yoxlamağa diqqət yetirəcək. Məcburi dəyişdirmə aparılarsa, layihə qəbul edilməyəcəkdir.
