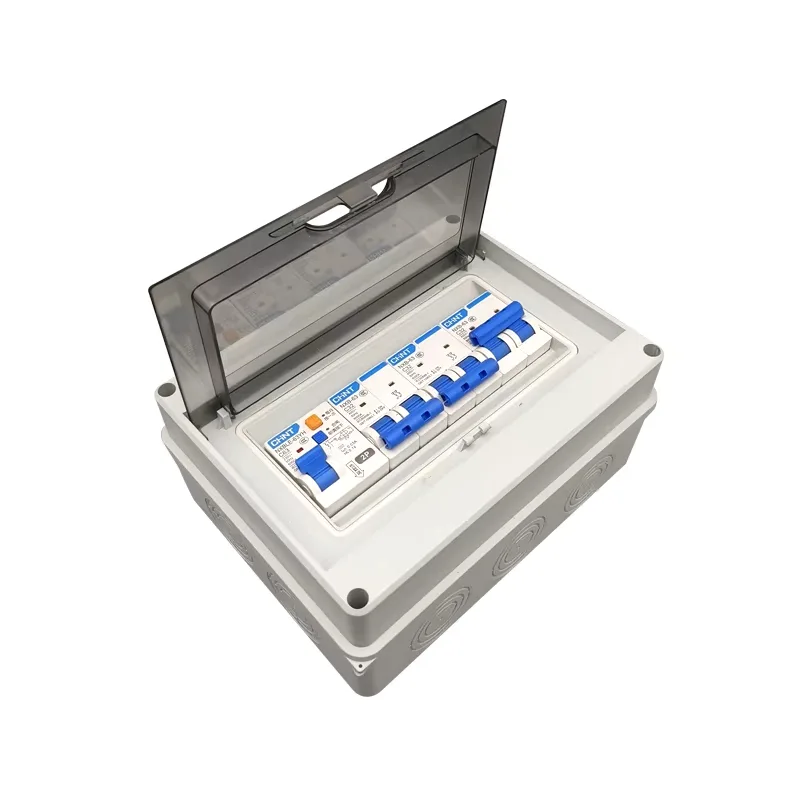

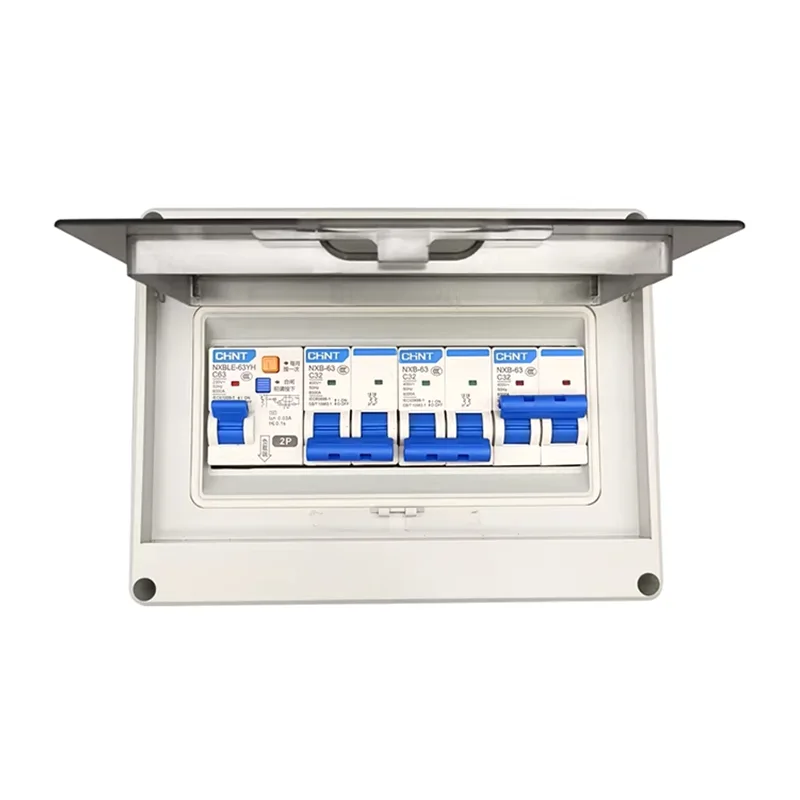

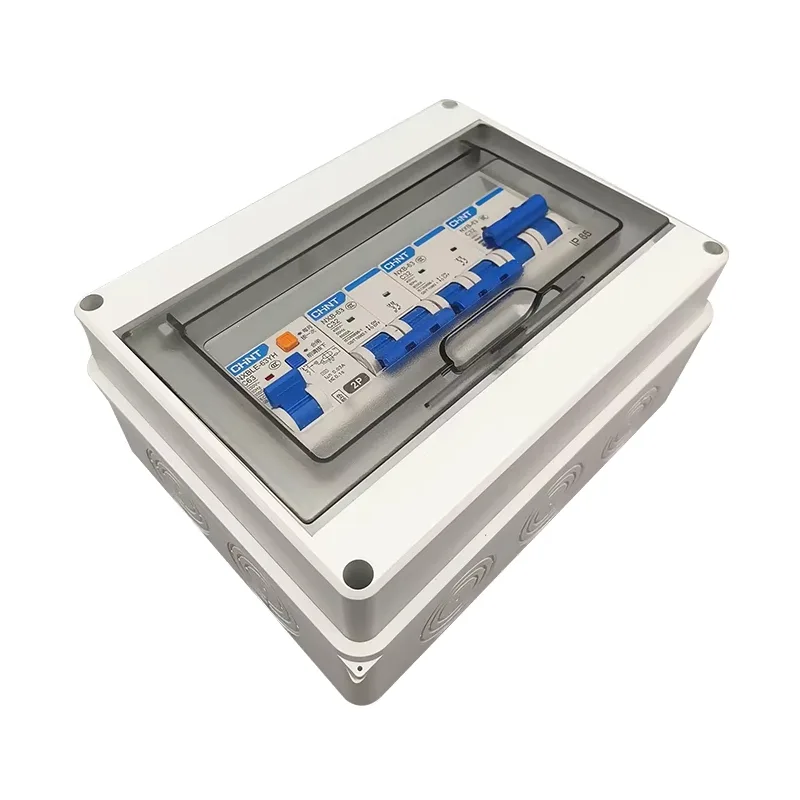

Hava Devre Keçiri Paylayıcı Qutusu

Hava elektrik açarlarının paylama qutusu təchizatçısı kimi Çin şirkəti olan Shangming-i seçmək sizə texniki dəstək və rəqabətli qiymətlərə çıxış imkanı verəcək. Bu paylama qutusu ağıllı monitorinq və uzaqdan idarəetməni dəstəkləyir.

Əsas funksiyalar

Əsas Güc Nəzarəti: Aşağı gərginlikli sistem üçün əsas daxil olan açar kimi, hava elektrik açarının paylama qutusu bütün bina və ya istehsal xətti üçün əsas güc açarına nəzarət etmək, bütün enerji paylama sisteminin yandırma/söndürmə vəziyyətinə nəzarət etmək üçün cavabdehdir.

Çoxsaylı Mühafizələr: Avadanlıq dəqiq üç mərhələli qorunma təmin edir: uzun gecikmə həddindən artıq yüklənmə, qısaqapanma qısa gecikmə, qısaqapanma ani və torpaq nasazlığından qorunma.

Gücün monitorinqi: Hava dövrə açarı gərginlik, cərəyan, tezlik və güc faktoru kimi real vaxt məlumatlarını göstərmək üçün ağıllı nəzarətçini birləşdirə bilər.

İyerarxik Bir-birinə bağlanma: Hava elektrik açarının paylama qutusu məntiqi olaraq yuxarı transformatorlar və ya aşağı axın filial şkafları ilə bir-birinə bağlana bilər, bu da geniş miqyaslı elektrik kəsilməsinə səbəb olmasının qarşısını almaq, kabelləri, avadanlıqları və personalın təhlükəsizliyini qorumaqdır.

Məhsulun Müqayisəsi: Hava Açarının Paylayıcı Qutusu və Standart Paylayıcı Qutusu

Düzgün Hava Devre Keçiri Paylayıcı Qutunun Xüsusiyyətlərini Necə Seçmək olar?

Düzgün seçim sonrakı quraşdırma, texniki xidmət, performans və xidmət müddətini artıracaq. Shangming, hava açarlarının paylayıcı qutularının istehsalçısı olaraq, standart seçim prosesinə əsaslanan məsləhətlər verir: Tətbiq → Gərginlik → Cari → Qısaqapanma qabiliyyəti → Struktur forma → Şkafın spesifikasiyası → Çıxan xətt sxemi → Ağıllı konfiqurasiya → Ətraf mühitin yoxlanılması.

I. Ərizəyə aydınlıq gətirin

Spesifikasiyaları seçməzdən əvvəl, əvvəlcə sisteminizdəki hava elektrik açarının paylama qutusunun funksiyasını müəyyənləşdirin.

Aşağı gərginlikli əsas daxil olan xəttin paylama qutusu: Maksimum yükə və maksimum qısaqapanma cərəyanına uyğun gələn bütün aşağı gərginlikli sistem üçün əsas keçid kimi xidmət edir.

Avtobus bağlayıcı paylama qutusu: İki şin bölməsi arasında əlaqə üçün istifadə olunur; əsas mülahizələr bağlama gücü və işləmə tezliyidir.

Vacib yük qidalandırıcı paylama qutusu: Yüksək etibarlılıq və seçmə qoruma tələb edən kritik avadanlığa güc verir.

Fərqli tətbiqlər əhəmiyyətli dərəcədə fərqli spesifikasiyalar tələb edir; bu ilk addımdır.

II. Nominal Gərginliyi və Sistem Tipini Müəyyən edin

Ümumi nominal gərginliklər: AC 380V / 400V / 690V, yerli enerji təchizatı sisteminə uyğun olmalıdır.

Sistem növü: Üç fazalı üç telli / Üç fazalı dörd telli. Zəhmət olmasa neytral (N) xəttinin və qoruyucu torpaq (PE) xəttinin tələb olunduğunu təsdiqləyin.

Yanlış gərginlik və sistem növü birbaşa avadanlığı yararsız hala salacaq.

III. Nominal cərəyanı hesablayın və seçin

Faktiki yük cərəyanını hesablayın və maksimum eyni vaxtda işləmə şərtlərinə əsaslanaraq bütün aşağı axın dövrələrinin dizayn cərəyanını ümumiləşdirin.

Seçərkən, gələcək genişlənmə üçün ağlabatan marja, ümumiyyətlə 10%-30% ehtiyat saxlamağı tövsiyə edirik.

Ümumi ACB nominal cərəyan reytinqləri: 630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A, 3200A, 4000A–6300A.

Prinsipcə, uzunmüddətli əməliyyat cərəyanı ACB nominal cərəyanının ≤ 80%-90%-i olmalıdır.

IV. Qısaqapanmanın kəsilməsinin yoxlanılması

Bir çox müştərilər elektron açarları seçərkən bu məqamı nəzərdən qaçırırlar, lakin bu, çox vacibdir. Qeyri-kafi qırılma qabiliyyəti ciddi təhlükəsizlik təhlükələrinə səbəb ola bilər.

Quraşdırma nöqtəsində qısaqapanma cərəyanını təyin etmək, transformatorun gücü, empedans və kabel uzunluğundan hesablamaq lazımdır.

Uyğun kəsilmə qabiliyyətini seçin: Icu / Ics ≥ sistemin maksimum qısaqapanma cərəyanı.

Ümumi qiymətləndirmələr: 50kA, 65kA, 80kA, 100kA.

V. Elektrik kəsici strukturunun seçilməsi

Sabit ACB: Aşağı qiymət, texniki xidmət elektrik kəsilməsini tələb edir.

Çekmece tipli ACB: Rahat texniki xidmət, fasiləsiz texniki xidməti dəstəkləyir, sənaye layihələrində daha çox istifadə olunur.

VI. Paylama qutusu kabinetinin spesifikasiyalarının və strukturunun müəyyən edilməsi

Şkaf ölçüləri ACB spesifikasiyalarından, şin tutumundan və çıxış dövrələrinin sayından asılıdır. Əsas növlər divara quraşdırılmış və döşəmədir.

Qoruma dərəcəsi: Daxili: IP30 / IP40; Xarici: IP54 / IP65.

VII. Busbar və Çıxan Xəttin Konfiqurasiya Seçimi

Şin spesifikasiyaları temperaturun yüksəlməsi və uzunmüddətli istismar nəzərə alınmaqla, nominal cərəyan və mis şin kəsiyi əsasında seçilməlidir.

Çıxış xəttinin dövrə növləri: MCCB çıxış xətti, MCB çıxış xətti, birbaşa kabel çıxış xətti.

Ehtiyat dövrə tələb olunurmu? Əgər belədirsə, gələcək potensialın genişləndirilməsi üçün yer ayırın.

VIII. Ağıllı Xüsusiyyətlər və Aksesuar Konfiqurasiyası

Əlavə funksiyalara aşağıdakılar daxildir: cərəyan, gərginlik və enerji monitorinqi; rabitə interfeysi; uzaqdan açma və bağlama; nasazlıq siqnalı və status rəyi.

Ağıllı tip fabrik, məlumat mərkəzi və ictimai bina layihələri üçün tövsiyə olunur.

IX. Ətraf Mühit və İstifadə Vəziyyətinin Yoxlanması

Aşağıdakı ekoloji amilləri təsdiqləyin:

Ətraf mühitin temperaturu (yüksək temperatur üçün azalma tələb olunur)

Quraşdırma hündürlüyü

Toz, rütubət və ya aşındırıcı qazların olması

Seysmik dizayn tələb olunurmu?
