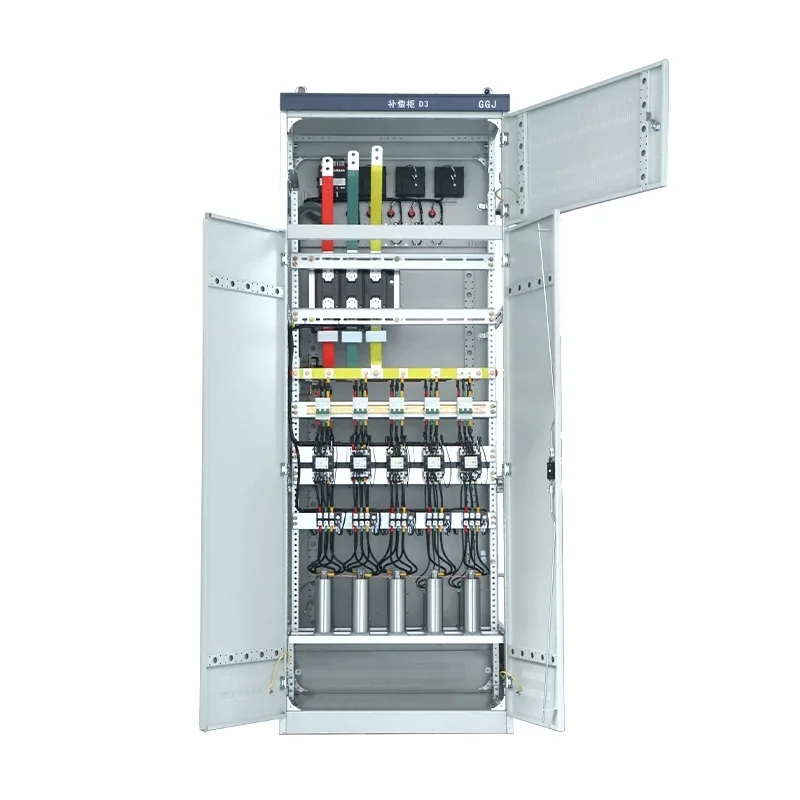

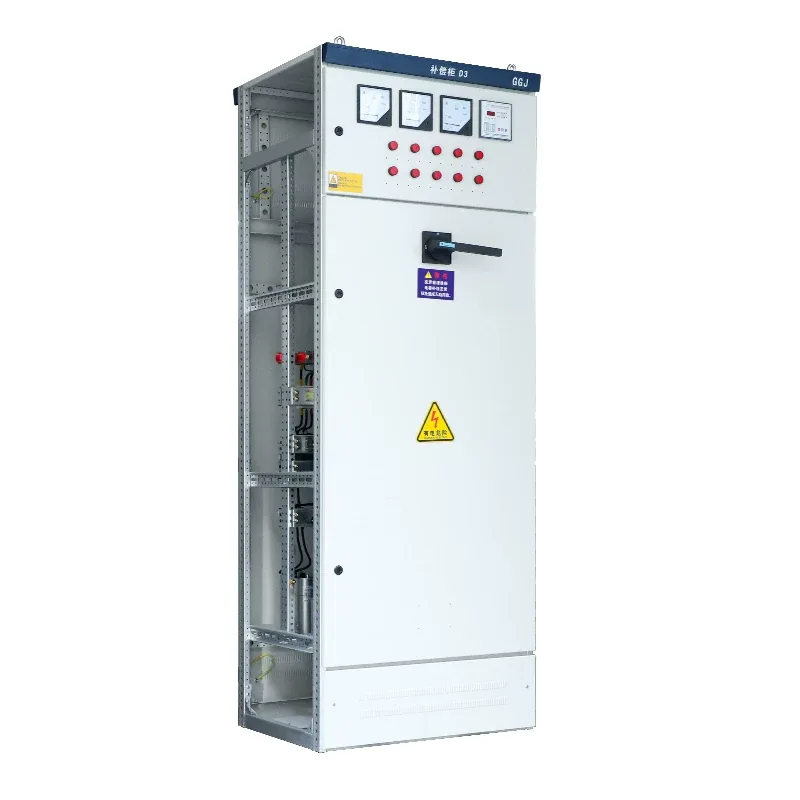

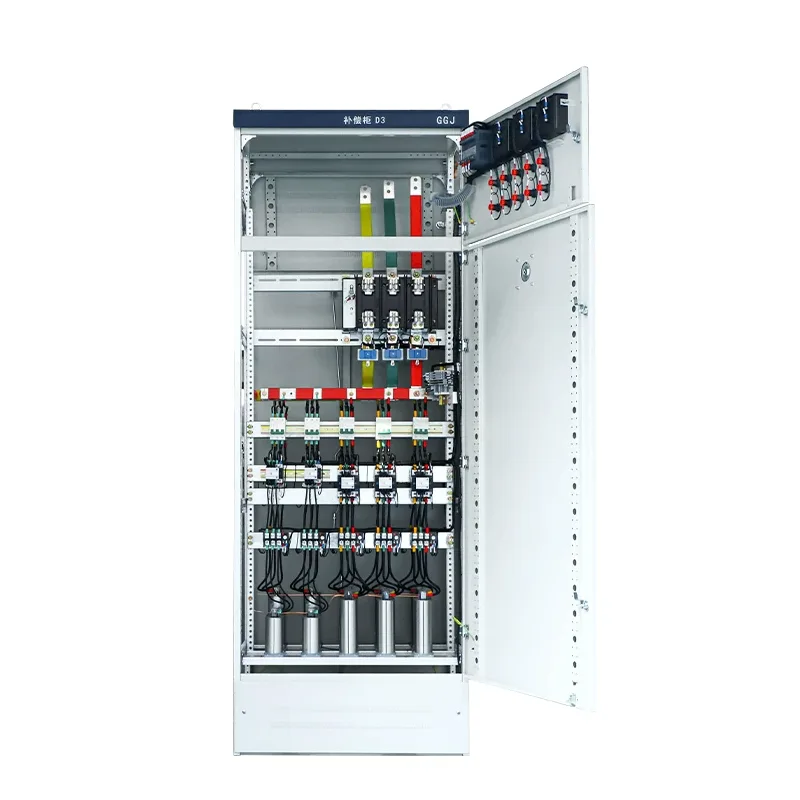

GGJ Aşağı Gərginlikli Reaktiv Gücü Kompensasiya Şkafı

GGJ Aşağı Gərginlikli Reaktiv Gücü Kompensasiya Şkafı Shangming-in təmin edə biləcəyi ümumi modellərdən biridir. Biz fabrik olaraq məhsulu birbaşa sizə rəqabətli qiymətə təklif edirik. Bu məhsul güc amilini yaxşılaşdıra, enerjiyə qənaət və istehlakı azalda və elektrik şəbəkəsinin işinin keyfiyyətini yaxşılaşdıra bilər.

Əsas iş prinsipi

GGJ aşağı gərginlikli reaktiv gücün kompensasiya şkafının əsas vəzifəsi xüsusi məntiq və addımlarla induktiv yüklərin yaratdığı geriləmə cərəyanını kompensasiya etmək üçün kondansatörlərin yaratdığı aparıcı cərəyandan istifadə etməkdir.

1. Real vaxt rejimində monitorinq: Ağıllı nəzarətçi sistemin gərginliyini, cərəyanını və güc amilini (cosφ) nümunələri götürür;

2. Tələb Mühakiməsi: cosφ < müəyyən edilmiş dəyər olduqda (adətən 0,92–0,95) kompensasiya başlayır;

3. Avtomatik keçid: Kondansatör bankları əvvəlcədən təyin edilmiş strategiyalara uyğun olaraq işə salınır (siklik/kodlaşdırılmış/qeyri-səlis idarəetmə);

4. Sıfır-keçid keçidi (İstəyə görə): Tiristor açarları (TSC) sıfır başlanğıc cərəyanına nail olmaq üçün istifadə olunur, kondansatörün ömrünü uzadır.

GGJ kompensasiya kabinetləri niyə lazımdır?

Mühərriklər, transformatorlar və qaynaq maşınları kimi sənaye yüklərinin əksəriyyəti induktiv yüklərdir. Bu cihazlar maqnit sahəsini yaratmaq üçün təkcə aktiv güc deyil, həm də əhəmiyyətli miqdarda reaktiv güc sərf edirlər.

Kompensasiya olmadan, güc amili azalacaq (0,9-dan aşağı), elektrik şəbəkəsində böyük gərginlik dalğalanmalarına, boşaldılmış transformator gücünə və hətta elektrik şirkəti tərəfindən cərimələrə səbəb olacaq.

GGJ aşağı gərginlikli reaktiv gücün kompensasiya şkafını quraşdırdıqdan sonra, kondansatörləri birləşdirərək, induktiv yükün tələb etdiyi reaktiv cərəyan yaranır və beləliklə, əsas xəttin güc faktoru yaxşılaşdırılır (adətən 0,92 ilə 0,98 arasında müəyyən edilir).

Əsas komponentlər

Shangming-in GGJ Aşağı Gərginlikli Reaktiv Gücü Kompensasiya Şkafı sadə keçid qurğusu deyil. O, aşağıdakı komponentləri dəqiqliklə birləşdirir, ciddi proseslərimiz və sınaq prosedurlarımız vasitəsilə etibarlı keyfiyyət və sabit performansı təmin edir.

● Avtomatik Reaktiv Güc Nəzarətçisi: Elektrik şəbəkəsinin güc faktorunun real vaxt rejimində monitorinqinə cavabdehdir. Müəyyən edilmiş dəyərdən aşağı düşdükdə, avtomatik olaraq kondansatörləri birləşdirmək əmri verir.

● Aşağı gərginlikli Öz-özünə Sağalma Kondansatoru: Qabaqcıl reaktiv cərəyan təmin edən əsas enerji saxlama komponenti.

● Kommutasiya açarları: Xüsusi kondansatör kontaktorları və kompozit açarları daxildir. Birincisi, tez-tez keçid tətbiqləri üçün uyğun olan, qığılcımları və başlanğıc cərəyanını aradan qaldıraraq, sıfır keçidli keçidə nail olduğu halda, başlanğıc cərəyanını söndürən mexaniki açardır.

● Seriya Reaktor: Harmonikləri basdırmaq və kondansatörlərin dəyişdirilməsi zamanı başlanğıc cərəyanı məhdudlaşdırmaq üçün istifadə olunur, kondansatörləri yanmaqdan qoruyur.

● Qoruyucu: Qısaqapanmadan qorunma təmin edir.

Əsas üstünlüklər

1. Enerjiyə Qənaət və Xərclərin Azaldılması: GGJ aşağı gərginlikli reaktiv gücün kompensasiya şkafı güc amilini yaxşılaşdırır, enerji bürosunun güc tənzimləmə haqları ilə bağlı cərimələrdən qaçır. Bu, yerli Çinli müştərilərlə işləyərkən rastlaşdığımız ümumi problemdir və onların ehtiyaclarına cavab verən dizayndır. O, xətt cərəyanı və mis itkilərini (I²R) azaldır, elektrik enerjisi ödənişlərinə 5%-15% qənaət edir.

2. Təkmilləşdirilmiş Enerji Keyfiyyəti: Kompensasiya şkafı avtobusun gərginliyini stabilləşdirir, mühərrikin işə salınması və dayandırılması nəticəsində yaranan gərginliyin düşməsinin qarşısını alır, transformatorun tutumunu azad edir və gücün genişləndirilməsinə investisiya qoyuluşunu gecikdirir.

3. Avtomatlaşdırılmış əməliyyat: Biz sabit performansı təmin edən qabaqcıl dizayndan istifadə edirik. Avadanlıq əl müdaxiləsi olmadan 24/7 avtomatik olaraq açılıb-sönə bilər. O, kondansatör çatışmazlığı və həddindən artıq temperatur siqnalları kimi ümumi nasazlıqları öz-özünə diaqnoz edə bilər. Texniki dəstək istənilən vaxt Shangming-dən əldə edilə bilər.

4. Yüksək Təhlükəsizlik: Kondansatörler quru tipli özünü sağaltma texnologiyasından istifadə edir, nasazlıqları avtomatik təcrid edir və partlayışların qarşısını alır. Reaktor rezonansı yatırır, kompensasiyanın fəlakətə çevrilməsinin qarşısını alır.

GGJ Digər Kompensasiya Metodları ilə Müqayisə

GGJ, harmoniklə idarə olunan sabit vəziyyət sistemlərində ən qənaətcil reaktiv güc kompensasiyasını təmin edən iqtisadi səmərəliliyin kralıdır.

Ümumi nasazlıqlar və problemlərin aradan qaldırılması üçün təkliflər
