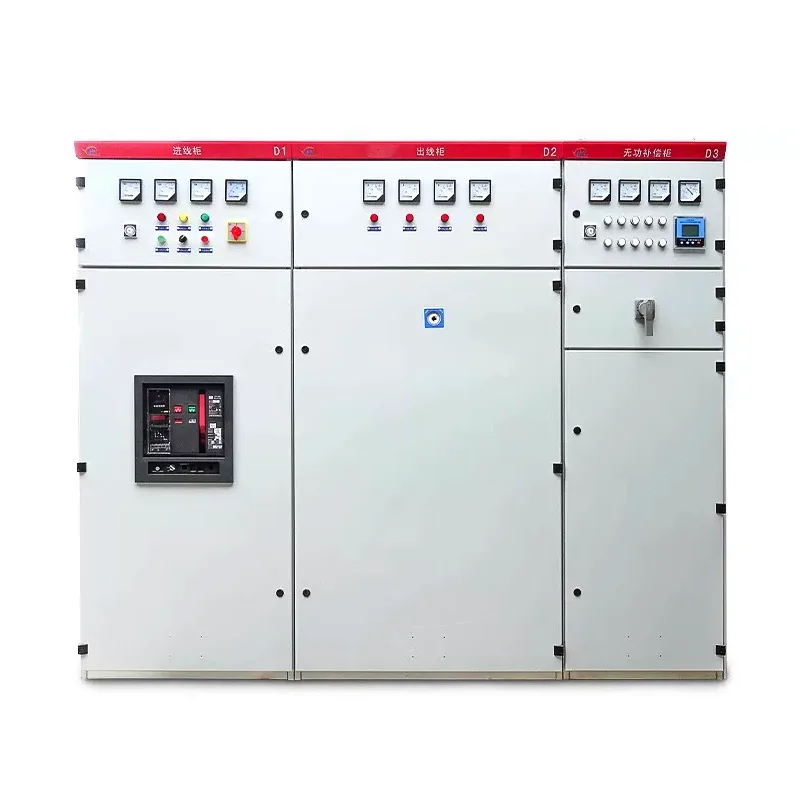

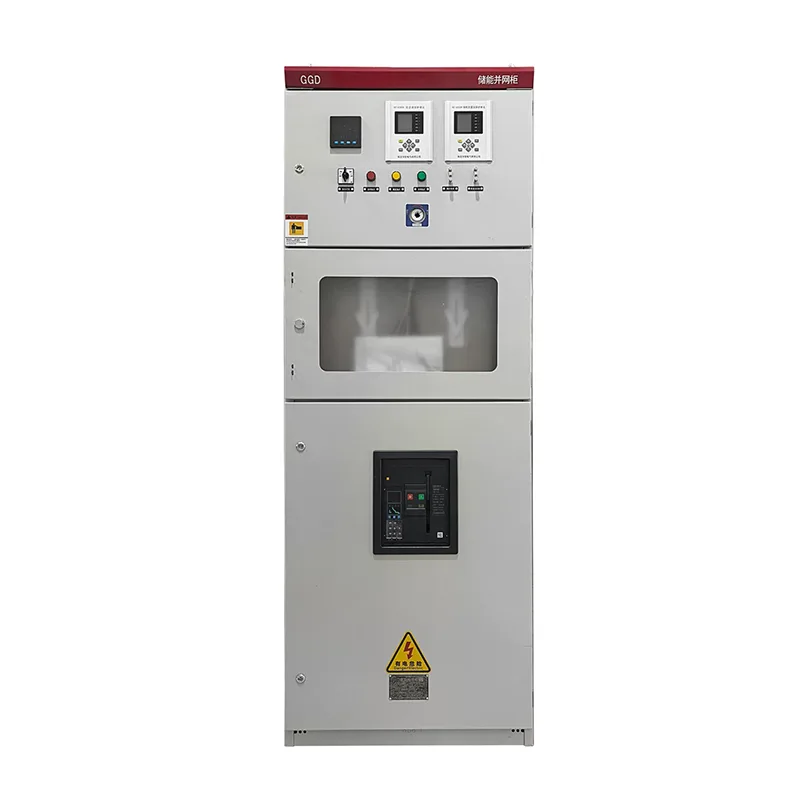

GGD AC aşağı gərginlikli keçid qurğusu

GGD AC Aşağı Gərginlik Kommutatoru geniş istifadə olunan aşağı gərginlikli tam enerji paylama qurğusudur. Xərclərə qənaət etməyə kömək edən yüksək etibarlılığa, quraşdırma və texniki xidmət asanlığına və rəqabətədavamlı qiymətə malikdir. Təchizatçınız kimi Shangming-i əminliklə seçin və narahat olmadan bir pəncərədən xidmət əldə edin.

GGD AC aşağı gərginlikli keçid qurğusu nədir?

GGD AC aşağı gərginlikli keçid qurğusu yetkin və geniş istifadə olunan aşağı gərginlikli AC paylayıcı qurğudur, tez-tez enerji paylama sistemlərində əsas enerji paylayıcı və ya alt paylayıcı avadanlıq kimi istifadə olunur. O, həmçinin Shangming-in toplu şəkildə təmin edə biləcəyi bir məhsuldur.

GGD ümumi və yetkin aşağı gərginlikli keçid qurğusu modelidir. "Aşağı gərginlik" bu məhsulun AC 380V/400V kimi aşağı gərginlikli enerji paylanması üçün istifadə edildiyini göstərir. O, elektrik paylama sisteminin təhlükəsiz və dayanıqlı işləməsini təmin etmək üçün elektron açarları, şinləri, mühafizə və idarəetmə komponentlərini birləşdirir.

Texniki Xüsusiyyətlər

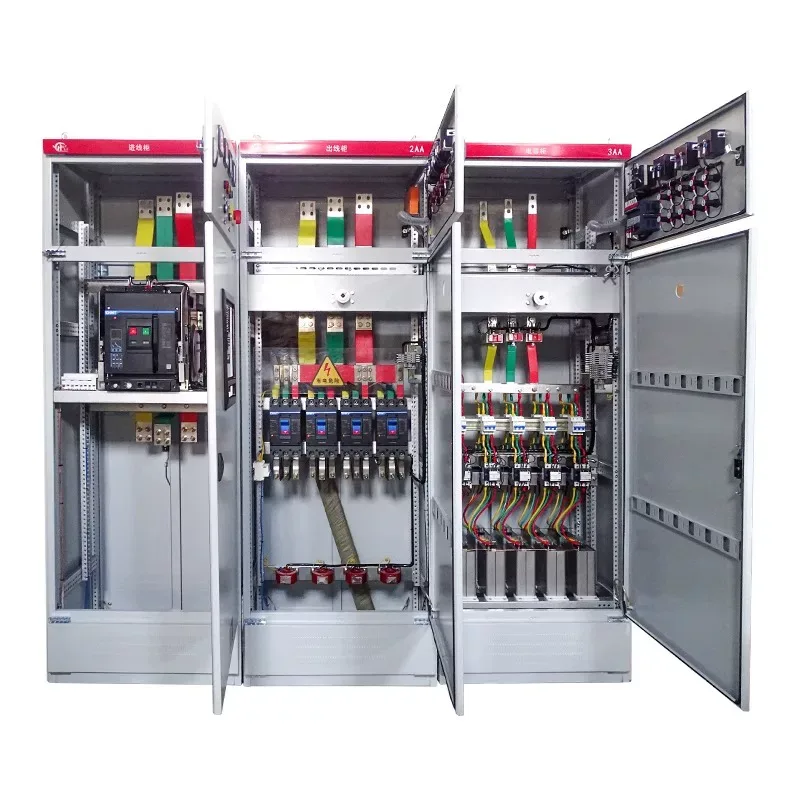

Şkafın strukturu: GGD AC aşağı gərginlikli keçid qurğusu qismən qaynaq vasitəsilə soyuq formalaşdırılmış polad bölmələrdən istifadə etməklə yığılmış ümumi təyinatlı şkaf dizaynını qəbul edir. Bu, yüksək sərtliyə və yükdaşıma qabiliyyətinə malik bir şkafla nəticələnir.

Modul dizayn: Şkaf çərçivəsi komponentləri və ixtisaslaşdırılmış aksessuarlar şkafın yüksək dəqiqliyini və keyfiyyətini təmin edən polad bölmə alt mərkəzi tərəfindən təmin edilir.

İstilik Yayma Sistemi: Şkaf həm yuxarıda, həm də aşağıda müxtəlif sayda ventilyasiya dəliklərinə malikdir. İçəridəki elektrik komponentləri istilik əmələ gətirdikdə, isti hava yuxarıya qalxır və yuxarı yuvalardan xaric olur, sərin hava isə aşağı boşluqlar vasitəsilə doldurularaq təbii hava axını yaradır.

Qoruma reytinqi: Standart konfiqurasiya adətən IP30-dur. IP40 ekoloji tələblərə cavab vermək üçün fərdiləşdirilə bilər. Ətraflı məlumat üçün Shangming ilə əlaqə saxlayın; texniki komandamız fərdiləşdirmədən əvvəl təhlil aparacaq.

Niyə GGD AC aşağı gərginlikli keçid qurğusunu seçməlisiniz?

İqtisadiyyat: Çıxarılan keçid qurğuları ilə müqayisədə, GGD AC aşağı gərginlikli keçid qurğusu daha sadə quruluşa malikdir, mürəkkəb çekmece kilidləmə mexanizmlərini və bahalı birləşdiriciləri aradan qaldırır, nəticədə 30%-50% aşağı qiymətə malikdir. Bundan əlavə, onun komponentləri çox yönlüdür və ehtiyat hissələri asanlıqla əldə edilə bilər.

İntuitiv Əməliyyat və Baxım: GGD-nin sabit strukturu bütün əlaqə nöqtələrini və naqilləri asanlıqla görünən edir və yoxlamaları asanlaşdırır. Çekmece tipli keçid qurğusunda zəif birləşdirici kontaktı və ya qövslə bağlı potensial risklərlə müqayisədə, sabit boltla bərkidilmiş birləşmələr uzunmüddətli istismar zamanı daha yüksək etibarlılıq təklif edir.

Yüksək kəsmə qabiliyyəti: 50kA-a qədər nominal qısaqapanma cərəyanı.

Yaxşı Dinamik və Termal Sabitlik: Bu keçid qurğusu qısaqapanma cərəyanlarının yaratdığı mexaniki gərginliyə və termal şoka tab gətirə bilər.

Tətbiq Ssenariləri

GGD AC Aşağı Gərginlikli Kommutasiya qurğusunun yüksək iqtisadi səmərəliliyi və yetkin texnologiyası bir çox müştərilərin onları seçməsinin səbəbidir. Ən çox əməkdaşlıq etdiyimiz layihələrə aşağıdakılar daxildir:

Yarımstansiyalar və Elektrik Stansiyaları: GGD nominal işləmə gərginliyi 380V olan AC 50Hz enerji sistemlərində enerjinin çevrilməsi üçün istifadə edilə bilər.

Sənaye Müəssisələri: Böyük mühərriklərin idarə olunması, enerji paylanması və işıqlandırılmasından məsuldur.

Binalar: Ticarət komplekslərində və yaşayış yerlərində əsas paylama otaqları.

Kondansatör kompensasiyası: Ümumiyyətlə enerji sistemlərində, yəni GGD tipli kompensasiya kabinetlərində reaktiv gücün kompensasiyası üçün istifadə olunur.

Sifariş Məlumatı

GGD şkaflarını sifariş etməyiniz lazım olduğuna əminsinizsə, dərhal Shangming ilə əlaqə saxlayın və aşağıdakı məlumatları təqdim edin:

Əsas Dövrə Diaqramı (Tək Dövrə): Daxili açarların və şinlərin sxemini təyin etməliyik.

Köməkçi Devre Diaqramı (İkinci Dövrə): İdarəetmə məntiqi, göstərici işıqları və alət tələbləri.

Komponent siyahısı: Schneider, ABB, Chint və s. kimi xüsusi bir elektrik açarı markasını göstərməyinizdən asılı olmayaraq

Şkaf Rəngi: Standart açıq bozdur (RAL 7035), fərdiləşdirilə bilər.

Tez-tez verilən suallar

S: GGD şkafında hansı ölçülü elektrik açarı quraşdırıla bilər?

A: GGD şkafları çox yüksək yükdaşıma qabiliyyətinə malikdir. Əsas daxil olan xətt 3150A və ya hətta 4000A-a qədər universal elektrik açarlarını yerləşdirə bilər. Çıxış xətləri tələblərə uyğun olaraq qəliblənmiş qutu açarları ilə çevik şəkildə təşkil edilə bilər.

Qeyd: Fərdiləşdirmə zamanı, mis şin kəsik sahəsinin nominal cərəyanın temperatur artımı tələblərinə cavab verməsini təmin etmək üçün şin spesifikasiyalarını bizimlə müəyyən etməlisiniz.

S: Bu şkaf toz və nəmin qarşısını almaqda nə dərəcədə effektivdir?

A: Standart GGD şkafı IP30 mühafizə dərəcəsinə malikdir.

Tozlu fabriklərdə və ya nəm zirzəmilərdə sızdırmazlıq zolaqları və qoruyucu panellər əlavə etməklə reytinq IP40 səviyyəsinə yüksəldilə bilər.

Bununla belə, təbii ventilyasiya kanallarına əsaslandığı üçün, həddindən artıq yüksək IP dərəcəsi istilik yayılmasına təsir edəcəkdir; mühafizə və istilik yayılması arasında tarazlıq təmin edilməlidir.

S: GGD şkafının içərisindəki şinlər üfüqi və ya şaquli şəkildə qoyulur?

Cavab: GGD şkafları adətən yuxarıda üfüqi şin quruluşundan istifadə edir.

Bu layout şkafların dinamik dayanıqlığını artırmaqla yanaşı, çoxlu GGD şkaflarının üfüqi əlaqəsini də asanlaşdırır.
