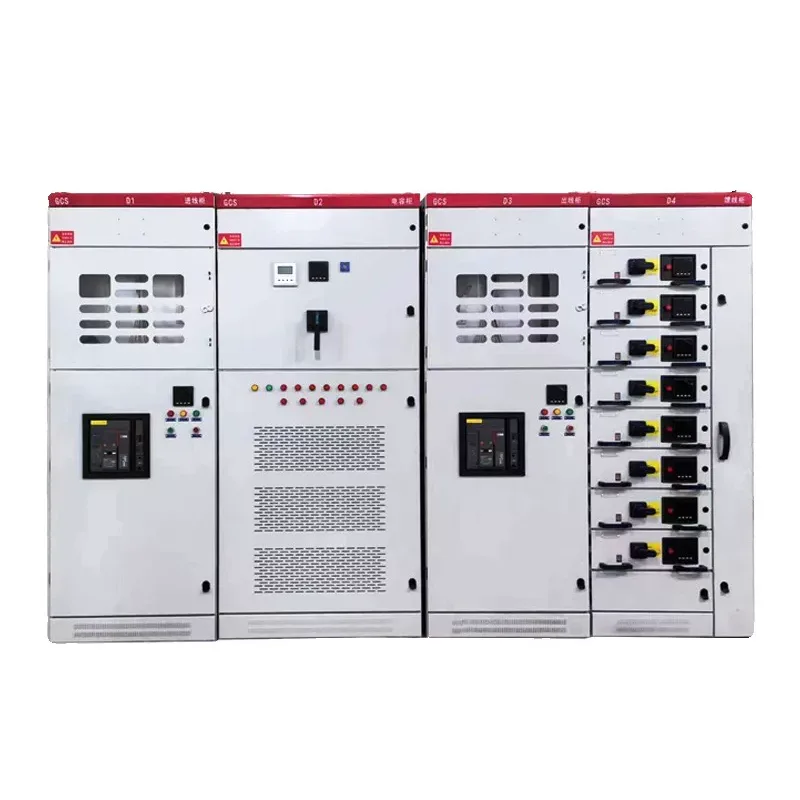

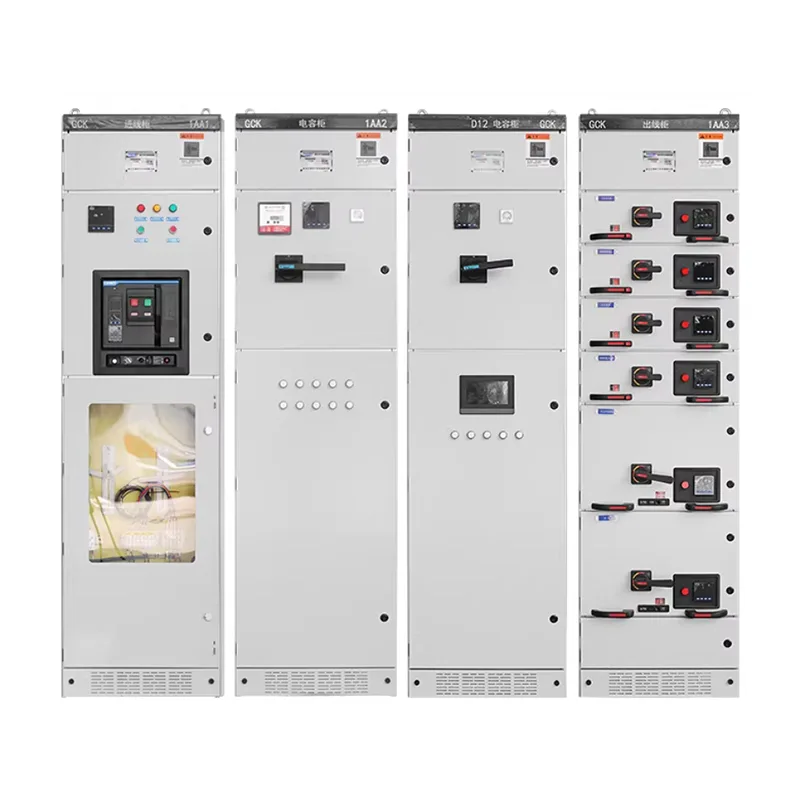

GCS Aşağı Gərginlikli Çıxarılan Kommutator

GCS Aşağı Gərginlikli Çıxarılan Kommutasiya qurğusu sadələşdirilmiş struktura, yaxşı komponent uyğunluğuna malikdir və MNS-dən 20%-35% ucuzdur, bu da onu büdcəyə həssas layihələr üçün uyğun edir. Bu məhsulu seçmək və layihə planı hazırlamağa başlamaq istəyirsinizsə, lütfən, Yueqing, Wenzhou, Çindən etibarlı təchizatçı olan Shangming ilə əlaqə saxlayın.

Məhsul Xüsusiyyətləri

GCS aşağı gərginlikli çıxarıla bilən keçid qurğusu MTN-in yüksək etibarlılığını GGD-nin istismarı asanlığı ilə birləşdirir və onu bir çox dövrələrə, tez-tez texniki xidmətə və ümumi xərclərə nəzarətə yönəlmiş aşağı gərginlikli enerji paylama sistemləri üçün ideal edir.

1. Modul Çıxarılan Struktur

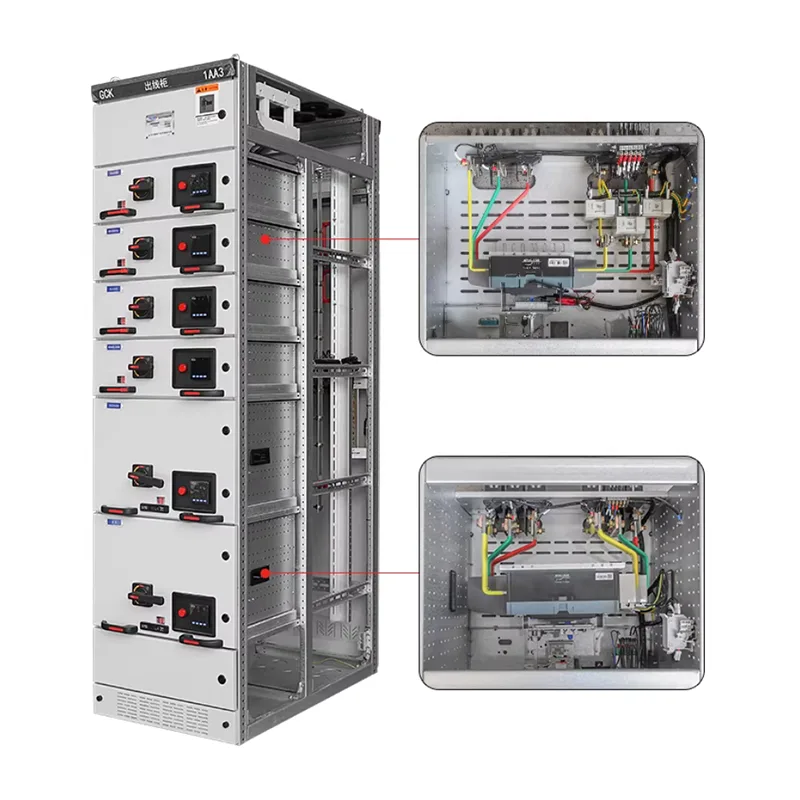

GCS funksional bölmələri tez daxil etməyə və çıxarmağa imkan verən standart çekmece tipli dizaynı qəbul edir. Tək dövrə nasazlığı və ya texniki xidmət zamanı qurğu digər sxemlərin işinə təsir etmədən, elektrik kəsilməsi vaxtını və texniki xidmət xərclərini azaltmadan müstəqil şəkildə çıxarıla bilər.

Kommutasiya qurğusunun modul dizaynı gələcək genişləndirilməsini və ya dəyişdirilməsini asanlaşdıran güclü universallıq təklif edir.

2. Yüksək Təhlükəsizlik Səviyyəsi

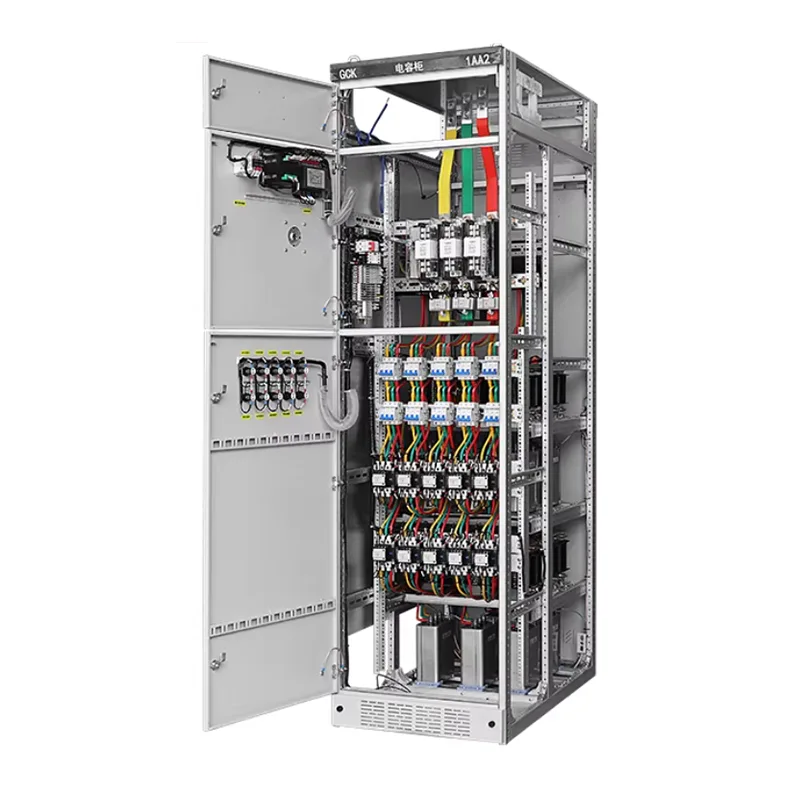

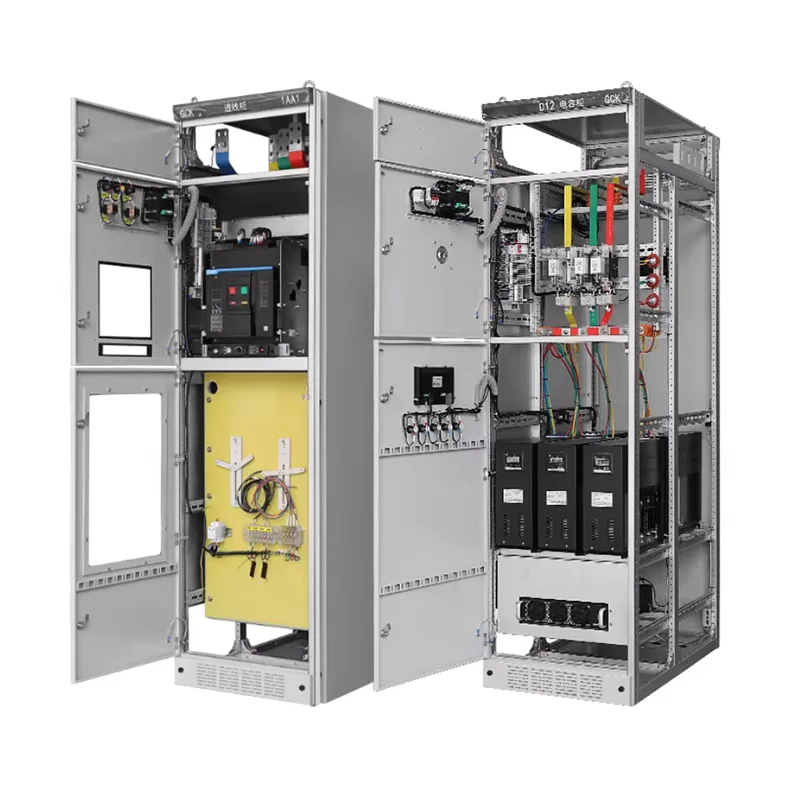

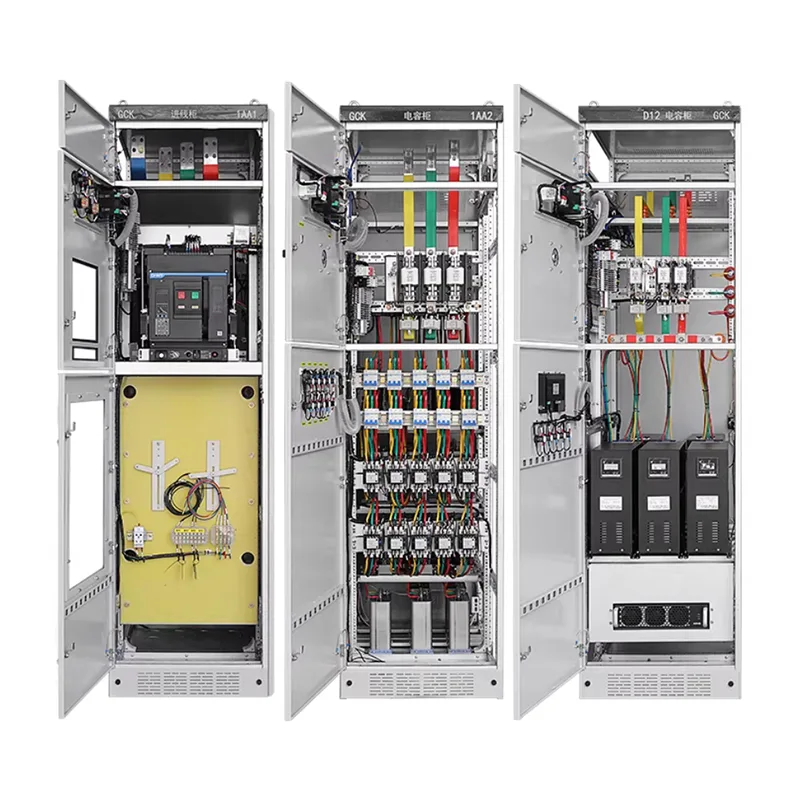

GCS şkafı daxili olaraq aşağıdakılara bölünür: şin bölməsi, funksional bölmə bölməsi və kabel bölməsi. Bu funksional sahələr nasazlığın yayılmasının qarşısını almaq üçün effektiv şəkildə təcrid olunur.

Biz faktiki əməliyyat şərtlərinə əsasən fərdiləşdirilə bilən daha yüksək qoruma səviyyələri üçün variantları dəstəkləyirik.

Təhlükəsizlik xüsusiyyətləri sənaye və ictimai işlər layihələrinin güc tələblərinə cavab verən əməliyyat təhlükəsizliyini və dayanıqlığını artırır.

3. Rahat Baxım və İstismar

Çekmece bölməsi sınaq, işləmə və ayırma mövqelərinə malikdir, hətta elektrik kəsildikdə və ya qismən enerji verilmiş şəraitdə belə yoxlamaya və dəyişdirməyə imkan verir. Naqillər və əməliyyat sahəsi rasional şəkildə dizayn edilmişdir ki, bu da onu texniki xidmət personalı üçün istifadəçi dostu edir və MCC ssenariləri kimi tez-tez texniki xidmət tələb edən sistemlər üçün uyğundur.

4. Geniş tətbiq

GCS şkafı müxtəlif elektrik komponentlərinin birləşmələrini dəstəkləyən və müxtəlif tutum və dövrə kəmiyyət tələblərinə uyğunlaşan paylayıcı şkaf, qidalandırıcı şkaf, motor idarəetmə mərkəzi (MCC) və s. kimi istifadə edilə bilər. Tək bir sistem çoxlu proqram ehtiyaclarını qarşılaya bilər.

5. Yüksək Xərc Effektivliyi

MTN çıxarıla bilən şkafları ilə müqayisədə GCS daha sadə struktura və daha idarə olunan xərclərə malikdir.

Sabit keçid qurğuları ilə müqayisədə o, təhlükəsizlik və davamlılıq baxımından əhəmiyyətli üstünlüklər təqdim edərək, onu xüsusilə orta və böyük miqyaslı layihələr və ya büdcəyə həssas layihələr üçün uyğun edir, performans və xərclər arasında balans əldə edir.

GCS Aşağı Gərginlikli Çıxarılan Kommutatora necə qulluq etmək olar?

Onun xidmət müddətini uzatmaq, nasazlıqların qarşısını almaq və fasiləsiz enerji təchizatını təmin etmək üçün düzgün təmir çox vacibdir. Shangming hərtərəfli sənədlər təqdim edir və bəzi təkliflər təklif edir.

I. Gündəlik yoxlama

1. İşləmə Göstəricisinin Yoxlanması: Çekmece panelinin göstərici işıqları anormal yanıb-sönməməlidir; ammeter current should be balanced.

2. Temperaturun Artmasını Yoxlayın: Əsas şin konnektorunun, çekmecenin əsas birləşdiricilərinin və elektrik açarının giriş/çıxış terminallarının temperatur artımını ölçmək üçün əl infraqırmızı termometrindən istifadə edin. ≤40K (mühit temperaturunda ≤80℃ +40℃).

3. Qeyri-normal Qoxu/Səs Yoxlanışı: Yanma qoxuları, boşalma səsləri və ya vızıltı səsləri olub olmadığını yoxlayın.

4. Qapının möhürlənməsi və təmizlənməsinin yoxlanılması: Şkafın qapı möhürləri köhnəlibmi? Daxili toz yığılması varmı?

5. Çekmece Mövqesinin Yoxlanılması: Bütün çekmeceler öz bağlı mövqelərindədirmi? Onlar boşdur?

II. Dövri Baxım

Addım 1: Power Off Hazırlığı. Yuxarı enerji təchizatının ayrıldığını təsdiqləyin və gərginliyi yoxlayın.

Addım 2: Baxım tələb edən çekmeceni açıq vəziyyətə gətirin və tamamilə çıxarın. Qeyd edək ki, əsas tıxaclar avtomatik olaraq ayrılacaq; ikincil tıxaclar əl ilə çıxarıla bilər.

Addım 3: Çekmece Bölməsinin Baxımı. Fərqli komponentlər təmizləmə və sınaq da daxil olmaqla müxtəlif texniki xidmət prosedurlarını tələb edir.

Addım 4: Kabinetin Daxili Baxımı

Əsas şin: Boltların boşluğunu yoxlayın.

Şaquli Budaqlı Busbar: Yığılmış tozu təmizləyin və zədələnmiş izolyasiya örtüklərini yoxlayın.

Kabel bölməsi: Kabelləri təşkil edin və kabel uclarının həddindən artıq istiləşməsini və ya rənginin dəyişməsini yoxlayın.

Torpaqlama Sistemi: PE şin və şkaf arasında torpaqlama müqavimətini ölçün (≤0,1Ω olmalıdır).

Addım 5: Funksional Test

Çekməni yenidən əlaqə mövqeyinə itələyin. Yandırdıqdan sonra idarəetmə dövrəsini sınaq vəziyyətində yoxlayın. Heç bir anormallıq olmadığını təsdiqləmək üçün 10 dəqiqə yüksüz sınaq keçirin.

Əsas Baxım Tədbirləri

1. Əsas modulları işə salındıqda heç vaxt qoşmayın və ya ayırmayın.

İlkin modullar əsas dövrədə yüksək cərəyan daşıyır və yalnız çekmece açıq vəziyyətdə olduqdan və sistem söndürüldükdən sonra işlədilməlidir.

Əks halda, bu, elektrik qövsü yarada bilər, nəticədə şəxsi zədə və ya avadanlıq zədələnə bilər.

2. Müxtəlif ölçülü çekmeceləri qarışdırmayın.

GCS çekmeceleri 1/2, 1, 2 və 3 vahid ölçülərdə, hündürlükləri əsas modul mövqelərinə ciddi şəkildə uyğun gəlir.

Yanlış quraşdırma modulun yanlış hizalanmasına, zəif kontakta və həddindən artıq istiləşməyə səbəb olacaqdır.

3. Müntəzəm olaraq beş davamlı kilidi yoxlayın.

Test: Elektrik açarı bağlı halda çekmece çıxarıla bilərmi? Olmamalıdır.

Kilidləmə uğursuz olarsa, istifadəni dərhal dayandırın və səhv işləmənin qarşısını almaq üçün təmir edin.

4. Rütubətli mühitlərdə kondensasiya əleyhinə tədbirləri gücləndirin.

Layihəniz yağışlı mövsümdə və ya su zavodunda yerləşirsə, hər ay qızdırıcının işini yoxlayın.

Həll yolunu təsdiqləyərkən, avtomatik start-stop üçün ağıllı kondensasiya tənzimləyicisinin quraşdırılmasını seçə bilərsiniz.

Tez-tez verilən suallar

S: Kommutator şkafını fərdiləşdirərkən mən sabit tip (GGD) və ya çıxarıla bilən tip (GCS/MNS) arasında necə seçim edə bilərəm?

A: GGD aşağıdakı hallarda uyğundur: Məhdud büdcə, tək yük, elektrik kəsilməsinə texniki qulluq üçün müavinət və ya sərt mühit; sabit naqillər bu hallarda daha etibarlıdır.

GCS/MNS aşağıdakı hallarda uyğundur: Əsas istehsal xətləri əhəmiyyətli elektrik kəsilməsi itkiləri ilə üzləşdikdə, məhdud yer olan çoxsaylı dövrələrdə, sürətli canlı xətt texniki xidmət tələb olunur və yüksək avtomatlaşdırma və kəşfiyyata üstünlük verilir.

S: Hündürlük keçid qurğularının fərdiləşdirilməsinə necə təsir edir?

A: 1000 metrdən yuxarı hündürlüklərdə nazik hava istilik yayılmasını və izolyasiya qabiliyyətini azaldır.

Seçim zamanı artan hava boşluqları, yüksək dərəcəli izolyatorlar və ya azalma tələb edirsinizsə, fərdiləşdirmə zamanı bizə məlumat verməlisiniz.

S: Niyə GCS aşağı gərginlikli çıxarıla bilən keçid qurğularının çekmecelerini çıxarmaq və ya daxil etmək bəzən çətin olur?

A: Bələdçi relsinin deformasiyası: Bu, quraşdırma zamanı qeyri-bərabər bünövrə ilə əlaqədar ola bilər və şkafın təhrif olunmasına səbəb ola bilər.

Kilidləmə: Elektrik açarının tam açıq vəziyyətdə olub olmadığını yoxlayın. Təhlükəsizliyə görə, elektrik açarı işə salındıqda mexaniki bloklama çekmeceyi bağlayacaqdır.

Yağlama nasazlığı: Uzun müddət ərzində texniki xidmətin olmaması mexaniki mexanizmin sərtləşməsinə səbəb ola bilər. Çekməni zorla itələməyin və çəkməyin; hər hansı yad cisimləri çıxarın və uyğun miqdarda sürtkü tətbiq edin.
