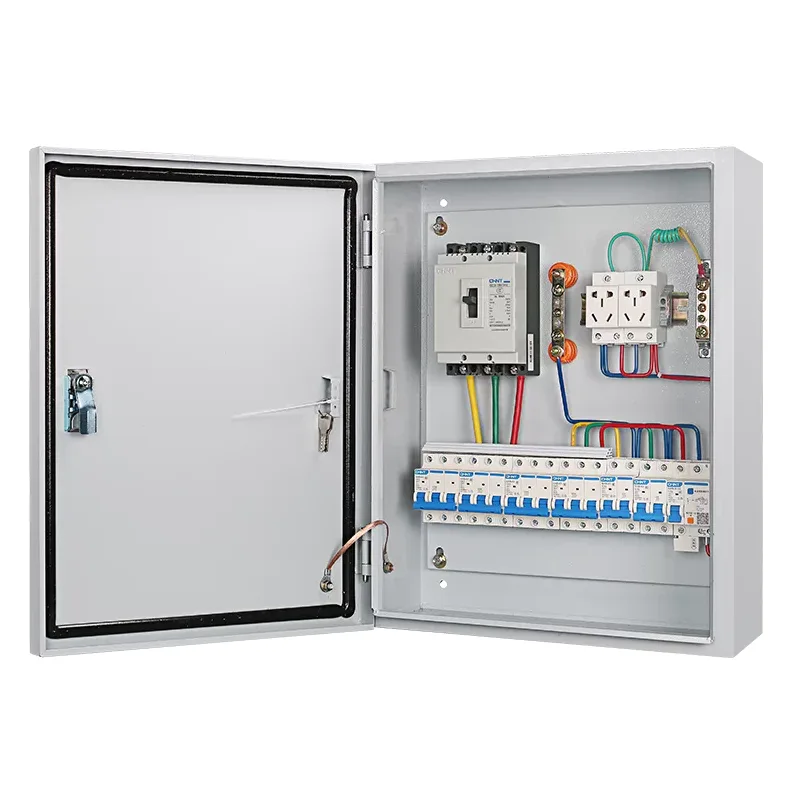

JXF aşağı gərginlikli inteqrasiya olunmuş paylama qutusu

JXF aşağı gərginlikli inteqrasiya olunmuş paylayıcı qutular soyuq haddelenmiş polad boşqabdan, əyilmiş və qaynaqlanmış, səthinə epoksi qatran elektrostatik çiləmə üsulu ilə hazırlanmışdır ki, bu da onları estetik baxımdan xoş və davamlı edir. Bu, Shangming-in paylama qutularının istehsalçısı və təchizatçısı kimi həm yeni, həm də mövcud müştərilərə təklif edə biləcəyi məhsul növlərindən biridir. Bizim hərtərəfli R&D və fərdiləşdirmə imkanlarımız var; zəhmət olmasa tələblərinizi bizə göndərin.

Sorğu göndərin

Məhsul təsviri

JXF aşağı gərginlikli inteqrasiya olunmuş paylama qutusu Shangming Factory tərəfindən dizayn edilmiş və istehsal edilmiş yüksək keyfiyyətli məhsuldur. O, IP55 mühafizə dərəcəsinə, müxtəlif elektrik avadanlıqlarının quraşdırılması üçün daxili montaj bazasına və 110 dərəcədən çox açılan və çevik fırlanan qapıya malikdir.

Struktur Xüsusiyyətlər

Material: JXF aşağı gərginlikli inteqrasiya olunmuş paylayıcı qutular güclü korroziyaya və hava şəraitinə davamlılığı təmin edən elektrostatik toz örtüklü soyuq haddelenmiş polad lövhədən hazırlanır.

Mühafizə reytinqi: IP40; IP54 layihə tələblərinizə uyğunlaşdırıla bilər. Yüksək qorunma üçün qutunun kənarları toz və suya əla müqavimət göstərən sızdırmazlıq zolaqları ilə təchiz edilmişdir.

Quraşdırma Metodu: Ehtiyaclarınız əsasında müəyyən edilmiş çevik quraşdırma seçimlərini dəstəkləyirik. Divara quraşdırılmış, girintili və ya döşəməyə quraşdırılmış qurğular dəstəklənir.

Daxili tərtibat: Paylayıcı qutu komponentlərin dövrə diaqramına uyğun olaraq sərbəst şəkildə yerləşdirilməsinə imkan verən daşınan montaj lövhəsinə malikdir.

JXF Aşağı Gərginlikli İnteqrasiya Paylama Qutularının Tətbiqləri Nələrdir?

JXF aşağı gərginlikli inteqrasiya olunmuş paylama qutuları işıqlandırma, güc, avadanlıq nəzarəti və xarici enerji ehtiyaclarını təmin edən aşağı gərginlikli terminal və filial dövrəsinin enerji paylanması üçün istifadə olunur.

1. Terminal Gücü Paylanması

JXF-nin ən çox yayılmış əsas tətbiqi əsas paylama şkafından enerji çəkmək və onu xüsusi sahələrə və ya avadanlıqlara paylamaqdır.

Əlaqədar Ssenarilər:

Döşəmə paylanması: Ofis binalarında və ya yaşayış binalarında, hər mərtəbə üçün elektrik ötürücü stansiyası kimi xidmət edir.

Seminar Gücü: Sənaye sahəsində müəyyən bir maşına enerji verməkdən məsuldur.

Müvəqqəti Güc: Tikinti sahələrində və ya sərgi meydançalarında etibarlı müvəqqəti güc giriş nöqtəsi kimi xidmət edir.

2. Mühərrikin idarə edilməsi və işə salınması

Dərin daxili məkana və JXF qutularının çevik düzülüşünə görə, onlar kontaktorları və istilik relelərini yerləşdirmək üçün idealdır.

Əlaqədar Ssenarilər:

Su Nasosuna Nəzarət: Adətən yanğın nasoslarının və kanalizasiya nasoslarının avtomatik/əl ilə keçid nəzarəti üçün istifadə olunur.

Fanın işə salınması: Sənaye müəssisələrində və ya yeraltı dayanacaqlarda ventilyasiya sistemlərinə nəzarət.

Yumşaq Başlanğıc/Dəyişən Tezlikli Sürücü Kombinasiyası: Daxili kiçik yumşaq starter və ya dəyişən tezlikli sürücü hamar mühərrikin start-stopunu və sürətin tənzimlənməsini təmin edir.

3. İşıqlandırma və Landşaft Nəzarəti

Outdoor Streetlight Control: Şəhər yollarında və ya sənaye parklarında küçə işıqlarının dəyişdirilməsini avtomatik vaxta keçirmək üçün vaxt açarları və ya işığa həssas sensorlar ilə işləyir.

Landşaft İşıqlandırması: Xarici işıqlandırma və fəvvarə sistemlərinin qurulması üçün enerji təchizatını idarə edir və qoruyur.

Fövqəladə İşıqlandırma: Yanğın kimi fövqəladə vəziyyətlərdə qəza işıqları yanğından mühafizə sistemi tərəfindən zorla işə salınır.

4. Yanğından Mühafizə və Fəlakətin Qarşısının Alınması Əlaqəsi

Smoke Exhaust Fan Box: Yanğın siqnalı siqnallarını qəbul edir və tüstü çıxarma fanını zorla işə salır.

Yanğın Hidrantının Monitorinqi: Su təzyiqini və ya yanğından mühafizə sisteminin vəziyyətini izləyir və real vaxt rejimində rəy verir.

5. İnteqrasiya edilmiş idarəetmə və aşağı gərginlikli sistemlərin inteqrasiyası

PLC/İdarəetmə qutusu: Daxili olaraq sənaye avtomatlaşdırılmış istehsal xətlərinin məntiqi nəzarəti üçün proqramlaşdırıla bilən məntiq nəzarətçisi var.

Rabitə Konvergensiyası: JXF yüksək gərginlikli qutu olsa da, o, həmçinin müxtəlif sensorlar üçün ötürücülər və məlumatların toplanması modullarını quraşdırmaq, inteqrasiya olunmuş rəqəmsal nəzarətə nail olmaq üçün istifadə olunur.

Məhsulun spesifikasiyası

ad	Spesifikasiyalar	Genişlik	Hündürlük	Dərinlik
JXF əsas qutusu	2530/15	250	300	150
	3040/15	300	400	150
	4050/15	400	500	150
	3040/20	300	400	200
	4050/20	400	500	200
	4060/20	400	600	200
	5060/20	500	600	200
	5070/20	500	700	200
	6080/20	600	800	200
	60100/20	600	1000	200
	80100/20	800	1000	200
	4050/25	400	500	250
	5060/25	500	600	250
	5070/25	500	700	250
	6080/25	600	800	250
	60100/25	600	1000	250
	80100/25	800	1000	250
	4050/30	400	500	300
	5060/30	500	600	300
	6080/30	600	800	300
	80100/30	800	1000	300

Ümumi nasazlıqlar və həll yolları

Arızalı fenomen

Mümkün səbəblər

Həll

Əsas açar işə düşdü və onu yenidən qurmaq mümkün deyil

- Çıxan xəttdə qısaqapanma və ya həddindən artıq yüklənmə

- Qalıq cərəyan mühafizəsi işə düşdü

- açarın mexaniki nasazlığı

①Nəssiz dövrəni aradan qaldırmaq üçün hər bir gedən xətti bir-bir ayırın;

②"Sıfırla" düyməsini basın və dövrəni bağlamağa çalışın;

③Dövrə hələ də bağlana bilmirsə, əsas açarı dəyişdirin.

Bir gedən xəttin gücü yoxdur

- Bu marşrutda miniatür elektrik açarı işə düşdü.

- Boş və ya yanmış naqillər.

- İstifadəçi tərəfində qısa qapanma.

①Müvafiq MCB-nin işə düşməsini yoxlayın; onu sıfırlamaq problemi həll edəcək.

②Güc söndürüldükdən sonra naqil terminallarının oksidləşdiyini və ya boş olduğunu yoxlayın.

③Daxili naqillərdə nasazlığı aradan qaldırmaq üçün istifadəçi ilə əlaqə saxlayın.

Sızma cərəyanının qorunmasının tez-tez söndürülməsi

- Xətt izolyasiyasının köhnəlməsi

- Çoxlu cihazlardan həddindən artıq sızma cərəyanı

- Qalıq cərəyan cihazının (RCD) özündə nasazlıq

①Meqaohmmetrdən istifadə edərək hər bir dövrənin izolyasiya müqavimətini ölçün (>0,5MΩ olmalıdır);

②Yüksək sızma cərəyanı olan avadanlığı müəyyən etmək üçün partiyalar şəklində yandırın;

③Qalıq cərəyan cihazını (RCD) dəyişdirin (A tipi və ya B tipi tövsiyə olunur).

Reaktiv güc kompensasiyası işləmir

- Nəzarətçi işə salınmayıb

- Kondansatör zədələnib

- Abnormal voltage

①Nəzarətçinin enerji təchizatını və cərəyan transformatorunu (CT) yoxlayın;

②Multimetr ilə tutum dəyərini ölçün (əgər sapma >10% olarsa, onu dəyişdirmək lazımdır);

③Avtomatik keçiddən əvvəl gərginliyin normala qayıtmasını gözləyin.

Anormal elektrik sayğacının oxunuşları

- CT polaritesi tərsinə çevrildi

- Ölçmə naqillərində xəta

- Sayğacın nasazlığı

①Eyni adlı CT terminalını yoxlayın (P1 şinlə üzbəüz);

②Ölçmə spesifikasiyasına uyğun olaraq yenidən məftil edin;

③Sayğacı yoxlamaq və ya dəyişdirmək üçün enerji təchizatı bürosu ilə əlaqə saxlayın.

Korpusun içərisində kondensasiya/pas

- Sızdırmazlıq zolağının köhnəlməsi

- Havalandırma klapanının və ya qızdırıcının olmaması

- Uzunmüddətli yüksək rütubətli mühit

①Qapı möhürləyici zolağı dəyişdirin;

②Ağıllı nəmləndirici və ya qızdırıcı lövhə quraşdırın;

③Yığılan suyu təmizləyin və pas əleyhinə boya tətbiq edin.
